《2025年自我提升与评价八年级物理上册苏科版》

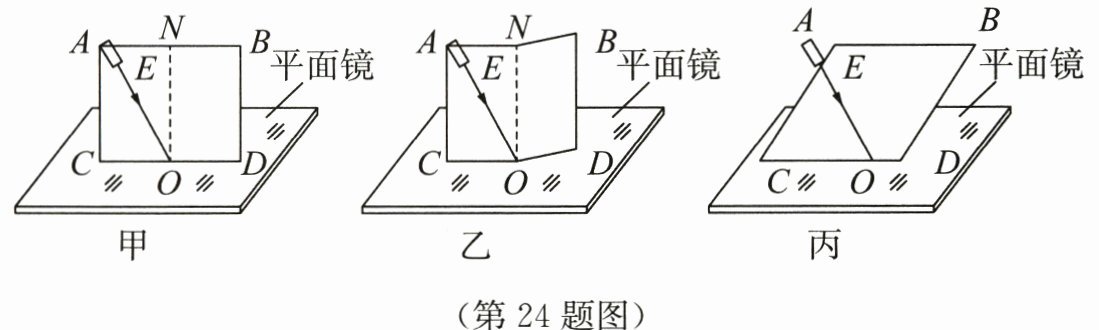

24. (10分)探究光的反射规律的实验装置如图甲所示,平面镜放在水平桌面上,标有刻度(图中未画出)的白色纸板ABCD,能绕垂直于CD的ON轴向后折转,在纸板上安装一支可在纸板平面内自由移动的激光笔。

(1)实验前,应将纸板垂直放置于平面镜上；实验时,在纸板上画出一条直线EO,使入射光线紧贴EO入射到平面镜的O点,移动激光笔,使入射光束绕入射点O沿逆时针方向转动,可观察到反射光束沿______顺时针方向转动。
(2)移动激光笔,使入射角为45°,测得反射角也为45°,由此就得出“光反射时,反射角等于入射角”的结论。说一说这有何不妥之处：实验次数太少，结论具有偶然性。
(3)如图乙所示,将纸板右半部分绕ON向后折转任意角度,发现纸板上均无反射光束呈现。此现象说明了反射光线、入射光线和法线在同一平面内。
(4)在图甲中,若将纸板(连同激光笔)绕CD向后倾斜,入射光线仍能呈现在纸板上,且仍紧贴EO入射到平面镜的O点,如图丙所示,此时与图甲对比,确定没有发生改变的是D。
A. 反射角度数
B. 反射光线方向
C. 入射角度数
D. 反射角与入射角的关系
(5)有一种液面微变监视器,基本原理图如图丁所示,光束发射器始终以一定角度向被监视的液面发射一束细光,光束经液面反射后被光电转换接收器接收,若光电转换接收器接收到的光点从$S_1$点移到$S_2$点,说明液面下降了。若入射光线与液面夹角为45°,则光斑移动的距离______(选填“大于”“小于”或“等于”)大于液面升降的距离。

答案： 24.
(1)垂直；顺
(2)实验次数太少，结论具有偶然性
(3)反射光线、入射光线和法线在同一平面内
(4)D
(5)下降；大于
