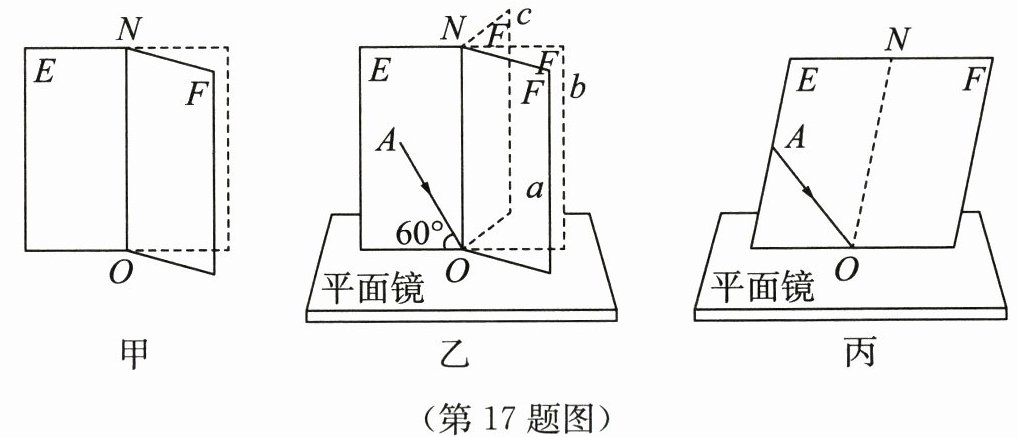

17.夏日,海面将太阳光反射,波光粼粼,如星星洒落海面.光发生反射时有什么规律?小明设计了如图所示的实验,探究光的反射规律.

(1)实验中,选择表面粗糙的白色硬纸板,它的作用是显示光的传播路径.
(2)实验中,硬纸板F需旋转到图乙中的位置a(选填"a""b"或"c"),得到"反射光线、入射光线和法线在同一平面内"的结论.
(3)若保持平面镜水平不变,如图丙所示,将纸板向后倾斜一个角度,入射光线沿AO方向入射,且呈现在纸板上,此时观察到F板上的现象是看不到反射光线.通过平面镜观察光路,则看到情况与下列图中相符的是A.

答案：
(1)粗糙；显示光的传播路径
(2)a
(3)看不到反射光线；A

18.(6分)根据题目要求作图.
(1)小明用平面镜将一束太阳光反射到竖井中(如图甲所示),请在图中作出平面镜的位置,并标出镜面与水平面夹角的度数.
(2)如图乙所示,平面镜M前有一个发光点$S,S_1$是它在镜中所成的像,当平面镜转动一个角度后,像的位置为$S_2,$试作出平面镜的新位置.
(3)如图丙所示,一束光射向凸透镜,请画出该光经过凸透镜、凹透镜的折射光路.

答案： （1）如图甲所示，作出入射光线与反射光线夹角的角平分线（法线），过入射点作法线的垂线即为平面镜位置，镜面与水平面夹角为60°。
（2）如图乙所示，连接$S$与$S_2$，作线段$SS_2$的垂直平分线，即为平面镜新位置。
（3）如图丙所示，过凸透镜焦点的入射光线经凸透镜折射后平行于主光轴；该平行光线射向凹透镜，折射光线的反向延长线过凹透镜左侧焦点，画出相应折射光路。
