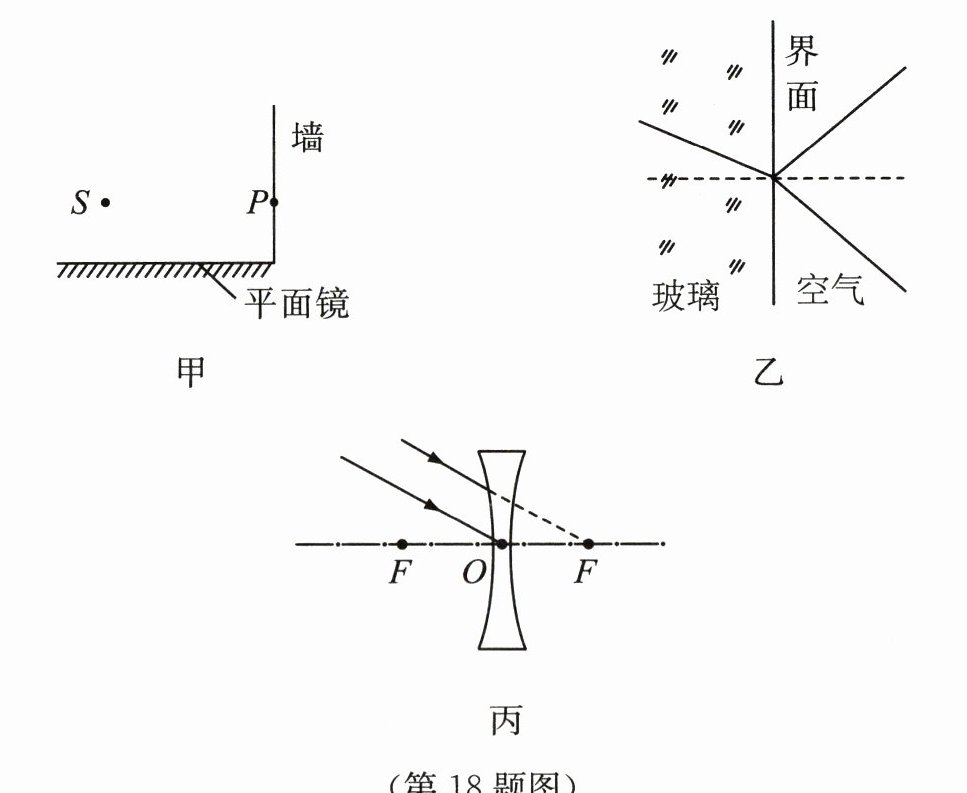

18. (6分)(1) 如图甲所示,从点光源S发出的一条光线射向平面镜,经平面镜反射后射到墙上的点P处.请你作出这条入射光线并完成光路图.
(2) 如图乙所示,光斜射到空气和玻璃的分界面时,发生反射和折射.在图中标出反射角β并用箭头标出折射光线的传播方向.
(3) 如图丙所示,两条入射光线(或延长线)分别过凹透镜的光心O和焦点F.分别画出经过凹透镜折射后的光线.

答案：
(1)
作S关于平面镜的对称点$S'$，连接$S'P$，与平面镜的交点为入射点，入射光线从S指向入射点，反射光线从入射点指向P，标上箭头。
(2)
入射光线与界面夹角为$30^{\circ}$，则入射角为$60^{\circ}$，反射角$\beta = 60^{\circ}$；折射光线与入射光线分居法线两侧，折射角小于入射角，箭头方向为折射光线偏离法线方向。
(3)
过光心O的光线，经凹透镜后传播方向不变；过焦点F的光线（延长线），经凹透镜后折射光线平行于主光轴。
