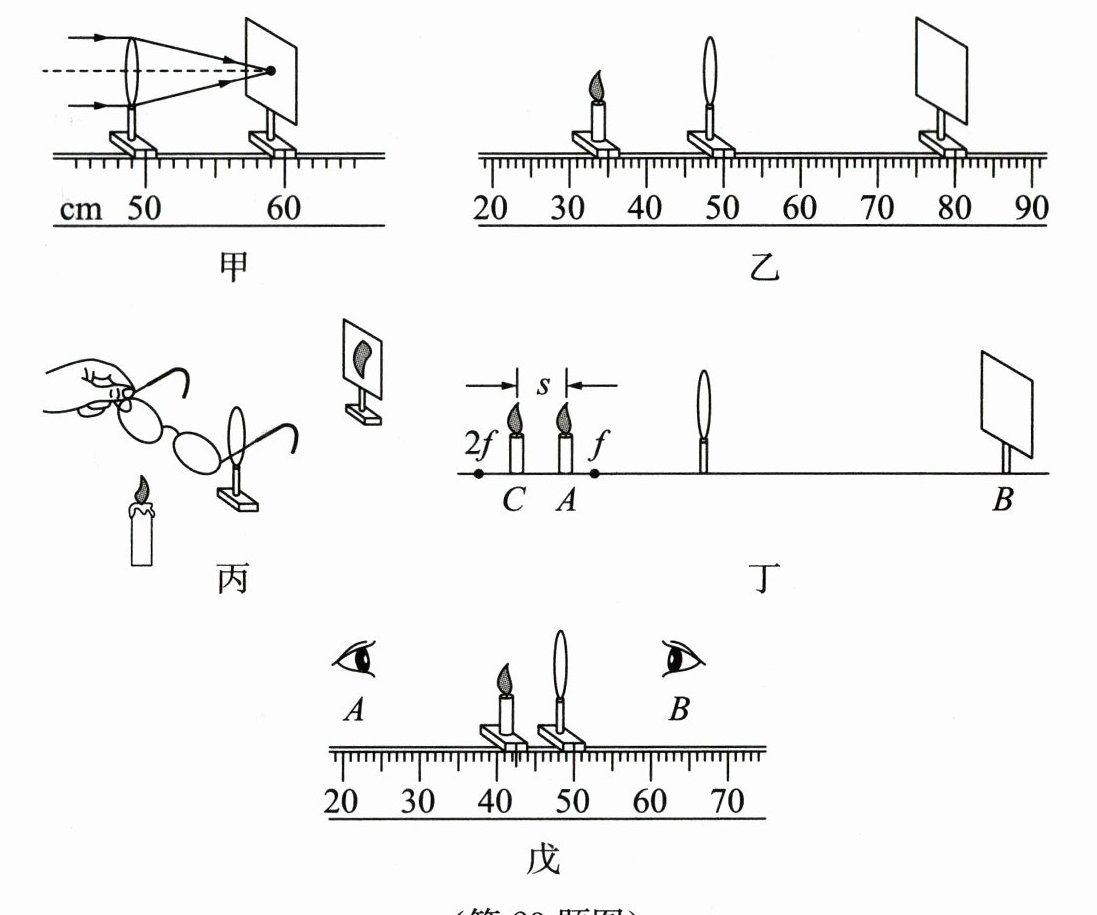

23.(10分)小明在做“探究凸透镜成像规律”的实验,如图所示.

(1)让一束平行于主光轴的平行光射向凸透镜,移动光屏,直到在光屏上出现一个最小最亮的光斑,如图甲所示,则该凸透镜的焦距为______cm.
(2)蜡烛、凸透镜、光屏的位置如图乙所示,此时光屏上得到了一个清晰的像,这个像是______(选填“放大”或“缩小”)的.
(3)在图乙的实验中,随着实验的进行,蜡烛逐渐变短,像不成在光屏中央.设想烛焰中心以0.5 cm/min的速度垂直于光具座向下运动,光屏上的像______(选填“向上”或“向下”)移动,移动的速度______(选填“大于”“小于”或“等于”)0.5 cm/min.以下操作可以把像调整到光屏中央是______.
A. 将蜡烛向下移动
B. 将凸透镜向下移动
C. 将光屏向下移动
(4)在上一步实验获得清晰的像后,小明取了一副近视眼镜放在凸透镜前,如图丙所示.要使光屏上再次成清晰的像,可将蜡烛向______(选填“左”或“右”)移.
(5)如图丁所示,当蜡烛在A处时,光屏上出现蜡烛清晰的像.当蜡烛从光具座上A处向左移动距离s到C处时,为了在光屏上再次成清晰的像,应将光屏向左移动,光屏移动距离为s′______(选填“＞”“＝”或“＜”)s.
(6)如图戊所示,保持透镜位置不变,蜡烛移动至“42 cm”刻度线处,则人眼在图中______处(选填“A”或“B”)能观察到烛焰放大的像.
(7)将蜡烛置于1倍焦距处,在光屏上仍能观察到烛焰放大的像,是因为______.
(8)本实验用烛焰作为发光物体探究成像规律,存在的不足有______.

(1)让一束平行于主光轴的平行光射向凸透镜,移动光屏,直到在光屏上出现一个最小最亮的光斑,如图甲所示,则该凸透镜的焦距为10.0cm.
(2)蜡烛、凸透镜、光屏的位置如图乙所示,此时光屏上得到了一个清晰的像,这个像是放大(选填“放大”或“缩小”)的.
(3)在图乙的实验中,随着实验的进行,蜡烛逐渐变短,像不成在光屏中央.设想烛焰中心以0.5 cm/min的速度垂直于光具座向下运动,光屏上的像向上(选填“向上”或“向下”)移动,移动的速度大于(选填“大于”“小于”或“等于”)0.5 cm/min.以下操作可以把像调整到光屏中央是B.
A. 将蜡烛向下移动
B. 将凸透镜向下移动
C. 将光屏向下移动
(4)在上一步实验获得清晰的像后,小明取了一副近视眼镜放在凸透镜前,如图丙所示.要使光屏上再次成清晰的像,可将蜡烛向右(选填“左”或“右”)移.
(5)如图丁所示,当蜡烛在A处时,光屏上出现蜡烛清晰的像.当蜡烛从光具座上A处向左移动距离s到C处时,为了在光屏上再次成清晰的像,应将光屏向左移动,光屏移动距离为s′＞(选填“＞”“＝”或“＜”)s.
(6)如图戊所示,保持透镜位置不变,蜡烛移动至“42 cm”刻度线处,则人眼在图中B处(选填“A”或“B”)能观察到烛焰放大的像.
(7)将蜡烛置于1倍焦距处,在光屏上仍能观察到烛焰放大的像,是因为烛焰的一部分在1倍焦距外，仍能成像.
(8)本实验用烛焰作为发光物体探究成像规律,存在的不足有烛焰不稳定，形状大小会变化，不便于比较像与物的关系.

答案： 23.(10分)
(1)10.0
(2)放大
(3)向上；大于；B
(4)右
(5)＞
(6)B
(7)烛焰的一部分在1倍焦距外，仍能成像
(8)烛焰不稳定，形状大小会变化，不便于比较像与物的关系
