《2025年自我提升与评价八年级物理上册苏科版》

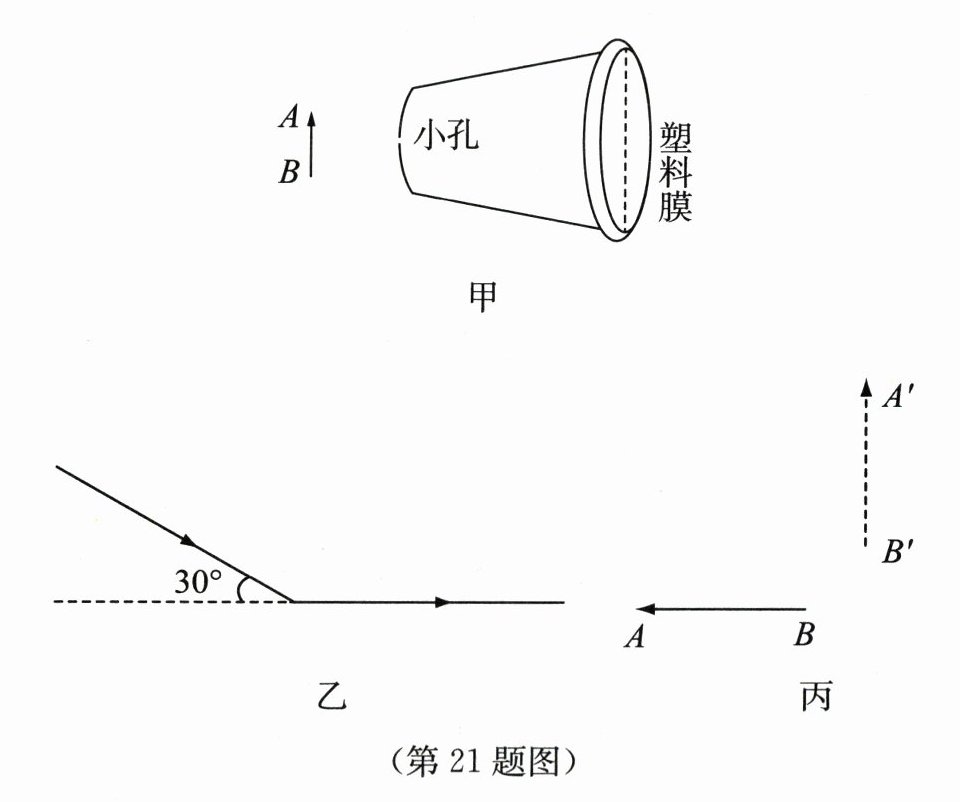

21. (6分)(1) 如图甲所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图甲中作出烛焰(用AB表示)在塑料膜上成的像(用箭头A'B'表示)及光路图.
(2) 欲使用一平面镜将与水平面夹角为30°的入射光沿水平方向射出,请你用作图的方法在图乙中确定平面镜放置的位置.
(保留作图痕迹)
(3) 如图丙所示,A'B'是物体AB在平面镜中所成的像,根据平面镜成像的特点在图中画出平面镜.

答案：
(1)
光路图：过A点作两条到小孔的射线，在小孔另一侧塑料膜上根据直线传播确定A'位置；同理过B点作两条到小孔的射线，确定B'位置，A'B'为倒立箭头。
(2)
在图乙中，先根据反射定律，法线为入射光线与反射光线（水平方向）夹角的角平分线，过入射点作法线，再作垂直于法线的直线即为平面镜位置。
(3)
在图丙中，连接AA'和BB'，作AA'和BB'连线的垂直平分线，该垂直平分线即为平面镜位置。

22. (7分)探究光的反射规律,器材有:激光笔、平面镜、标有刻度的白色硬纸板(可沿中缝折叠)、白板.

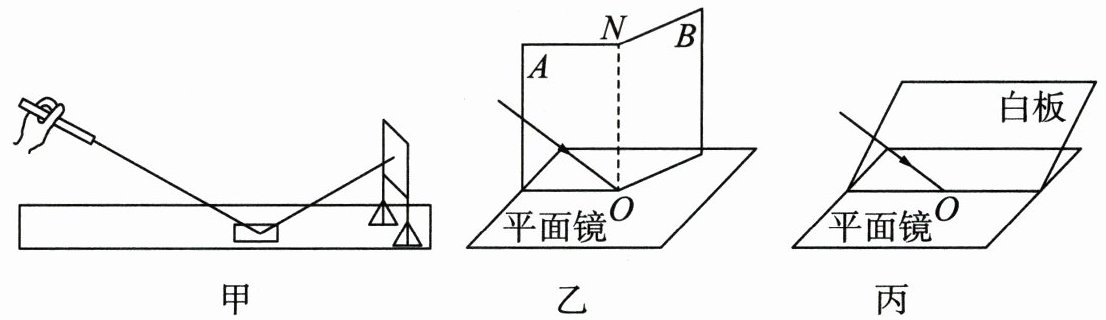

(1) 如图甲所示,将一束光照射到平面镜上,它的反射光在光屏上形成一个光斑,保持光在平面镜上的入射点不变,减小入射光与平面镜的夹角,则光屏上的光斑向上(选填"上"或"下")移动.

(2) 利用如图乙所示的装置进行探究.
① 平面镜水平放置,标有刻度的白色硬纸板竖直地立在平面镜上,使一束光紧贴纸板A,射向镜面上的O点,将纸板B绕接缝ON向前或向后翻折,当纸板B和纸板A在同一平面时,纸板B上能呈现反射光束.
② 改变入射光的方向,读出入射角和反射角的大小,将测得的数据记录在表格中,由此可知:反射角与入射角大小关系为反射角等于入射角.

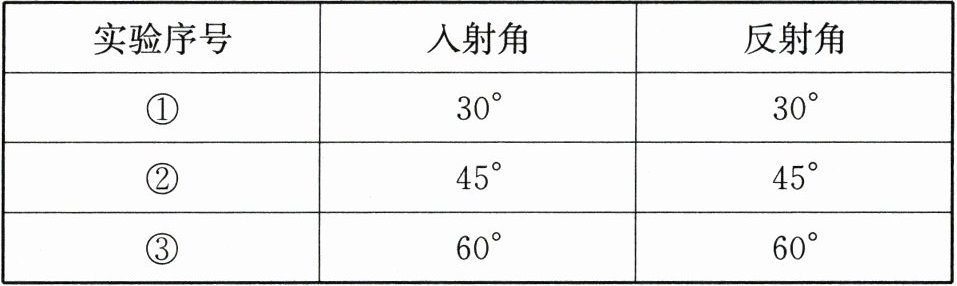

|实验序号|入射角|反射角|
|①|30°|30°|
|②|45°|45°|
|③|60°|60°|

③ 用另一束光逆着反射光的方向射到镜面上,观察到反射后的光会逆着原来入射光的方向射出,这表明反射时，光路是可逆的.
(3) 利用如图丙所示的装置进行探究.让一束光斜射到平面镜上,在入射点O放置白板并调整位置,发现白板只在某一位置能同时呈现入射光和反射光,测得此时白板与镜面成90°角,说明白板与镜面的位置关系是垂直,实验表明反射光线、入射光线和法线在同一平面内.
(4) 自行车尾灯是由许多角反射器组成的反光装置,角反射器是由互相垂直的反光面组成的.当汽车的灯光照在尾灯上时,司机看到尾灯特别亮,原因是光线在角反射器上发生两次反射后沿原方向返回.

答案： 22.（7分）
（1）上
（2）①同一平面
②反射角等于入射角
③反射时，光路是可逆的
（3）垂直；反射光线、入射光线和法线在同一平面内
（4）光线在角反射器上发生两次反射后沿原方向返回
