21.(9分)(1)如图甲、乙所示,其中F为透镜的焦点,试画出与已知光线对应的入射光线或出射光线.

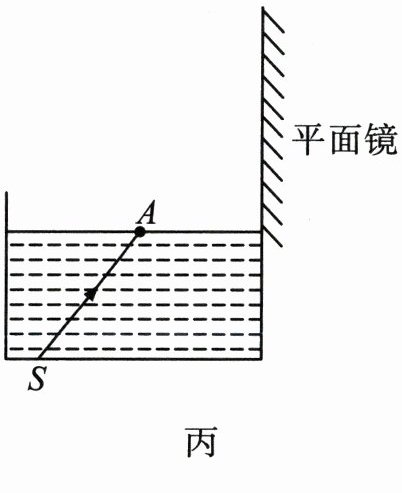

(2)如图丙所示,SA是由水底射灯射出的一条光线,请画出SA的折射光线和被平面镜反射的光线.

答案：
(1)

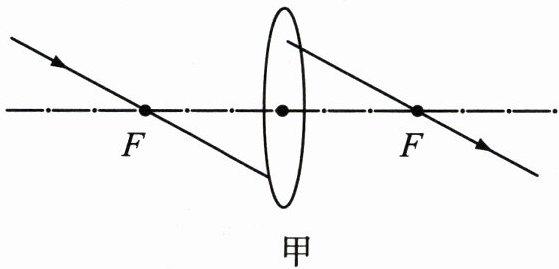

图甲（凸透镜）：
对于过焦点的入射光线，经凸透镜折射后平行于主光轴，所以过焦点 $F$ 的入射光线对应的折射光线为平行于主光轴的直线。
平行于主光轴的入射光线，经凸透镜折射后过焦点，所以平行于主光轴的入射光线对应的折射光线过焦点 $F$。

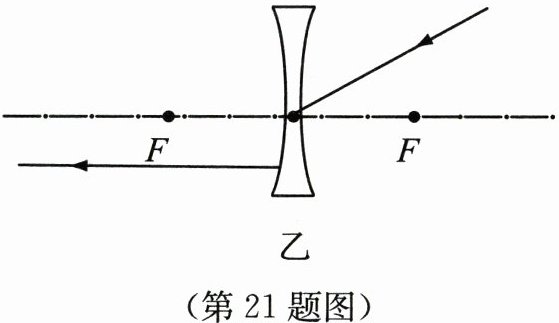

图乙（凹透镜）：
指向另一侧焦点的入射光线，经凹透镜折射后平行于主光轴，所以指向凹透镜虚焦点的入射光线对应的折射光线平行于主光轴。
平行于主光轴的入射光线，经凹透镜折射后，其折射光线的反向延长线过焦点，所以平行于主光轴的入射光线对应的折射光线的反向延长线过焦点 $F$。
(2)
折射光线：光从水中斜射入空气中，折射角大于入射角，先找到法线，然后根据折射规律画出折射光线。
反射光线：根据光的反射定律，反射角等于入射角，过入射点作出法线，再根据反射角等于入射角画出反射光线。
答案如图所示：
（在答题卡上准确画出：
(1)甲图中两条光线的正确入射或出射情况；乙图中两条光线的正确入射或出射情况。
(2)从 $A$ 点画出正确的折射光线（折射角大于入射角）和被平面镜反射的光线（反射角等于入射角） ）

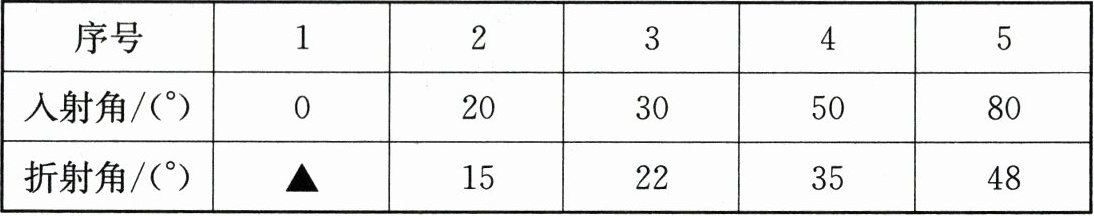

22.(7分)小华探究了光从空气射入水中的折射特点,数据记录如下表.
|序号|入射角/(°)|折射角/(°)|
|1|0|▲|
|2|20|15|
|3|30|22|
|4|50|35|
|5|80|48|

(1)小华发现,光从空气斜射到水面时,将同时发生反射和折射现象;折射角随入射角的增大而增大,且折射角小于(选填“大于”“小于”或“等于”)入射角.
(2)表格中“▲”处的数据是0.
(3)同组的小明又准备探究光从水射入空气中的折射规律,若入射角为35°,则折射角应为50°,理由是在光的折射现象中，光路是可逆的.

答案：
(1)反射；折射；增大；小于
(2)0
(3)50；在光的折射现象中，光路是可逆的
