《2025年自我提升与评价八年级物理上册苏科版》

23. (11分)请根据"探究凸透镜成像的规律"实验回答以下问题:

(1) 小明在光具座上调整凸透镜、光屏和烛焰,使它们的中心不在同一高度,但是在同一条直线上,这样不可能(选填"也可能"或"不可能")使像成在光屏中央.

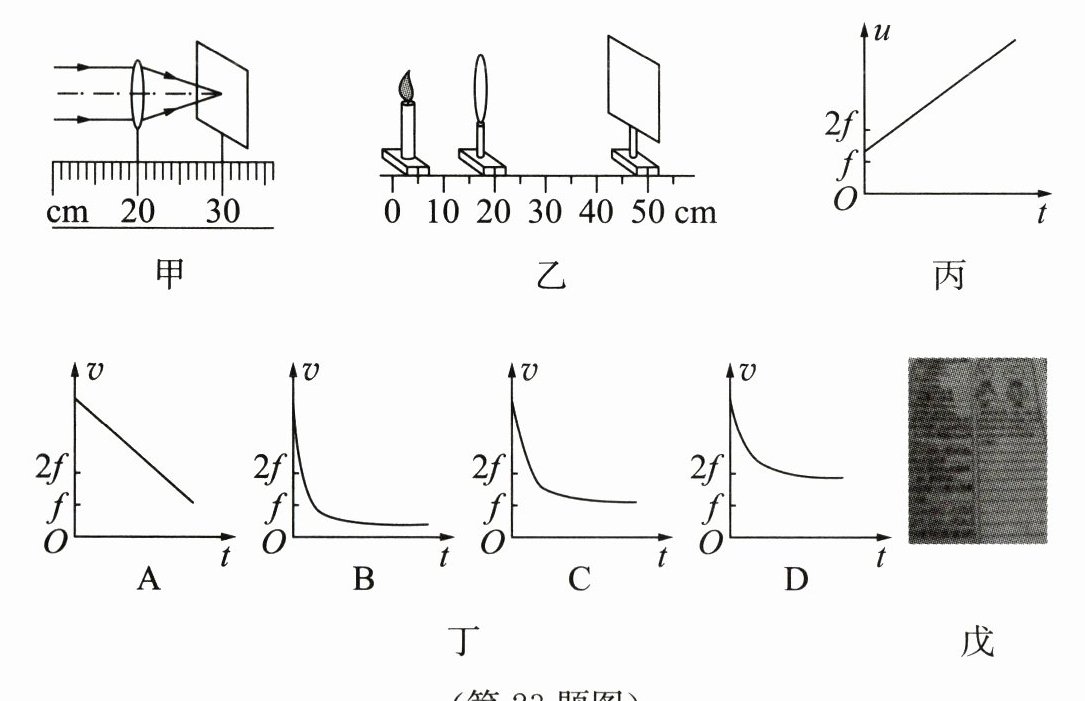

(2) 为了确定凸透镜的焦距,小明让一束平行光射向凸透镜,移动光屏,直到在光屏上出现最小最亮的光斑,如图甲所示,测得该凸透镜的焦距为10.0 cm.
(3) 当蜡烛、凸透镜和光屏按如图乙所示的位置放置时,光屏上得到清晰的像,则:
① 生活中投影仪(选填"照相机""投影仪"或"放大镜")就是应用了这个成像规律.若要使光屏上的像变得再大些,在不改变凸透镜位置的情况下,应向______右移动蜡烛,并适当向______右移动光屏;若在光屏与凸透镜之间放一远视眼镜,为使光屏上仍然呈现最清晰的像,需要将蜡烛向______左(选填"左"或"右")移动.
② 若保持蜡烛和光屏的位置不动,只需将凸透镜移动到35cm的刻度处,又可在光屏上成清晰的像,此时所成的是倒立、______缩小的实像.
③ 保持三个元件位置不动,仅将原凸透镜更换为一个焦距较小的凸透镜后,为了使光屏上再次得到清晰的像,可以在蜡烛和凸透镜之间放置一个凹(选填"凸"或"凹")透镜.
(4) 小华在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜,该过程中物距u随时间t的变化图像如图丙所示,则像距v与t的大致变化关系为图丁中的D.
(5) 如图戊所示,小华用手机拍一张放在水平桌面的作业纸,发现照片中的作业纸上边小、下边大,产生这种现象的原因是平放的手机到作业纸的距离B.
A. 上近下远
B. 上远下近
C. 左近右远
D. 左远右近

答案：
(1)不可能
(2)出现最小最亮的光斑
(3)①投影仪；右；右；左
②35；缩小
③凹
(4)D
(5)B
