《2025年自我提升与评价八年级物理上册苏科版》

4. 截面为正方形、中空部分为椭圆形的玻璃体如图所示,则这个玻璃体(B)
① 可以看作两块凹透镜
② 可以看作一块凸透镜
③ 对图示光束具有发散作用
④ 对图示光束具有会聚作用

A.①④
B.①③
C.②④
D.②③

答案： B

5. 如图所示,手电筒发出的光竖直向下照射到一个空烧杯底部,光线投射到烧杯底部形成一个圆形光斑(如下列图示中虚线所示),若再向烧杯中注水到一定高度,则烧杯底部的光圈会变为(B)

答案： B

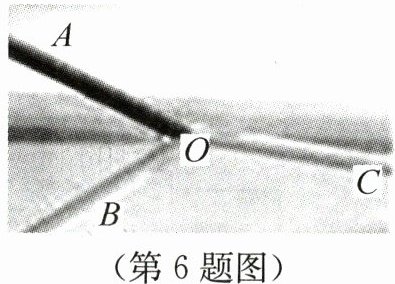

6. 如图所示是一根直树枝斜插在湖水中的一张照片,下列分析中正确的是(A)
① OB是树枝反射形成的像
② OB是树枝折射形成的像
③ OC是树枝在水中的部分
④ OC是树枝折射形成的像

A.①④
B.②③
C.①③
D.②④

答案： A

7. 如图所示为一种医用投影式血管显像仪,它可以帮助医生在扎针时准确找到血管的位置.工作时显像仪发射红外线照射患者皮肤,由于血管和其他组织对红外线的吸收效果不同,从皮肤反射回来的红外线通过显像仪的摄像头即可形成清晰的血管影像,该影像再通过可见光投回到皮肤上原来的部位,就可以显现血管的位置.关于投影式血管显像仪,下列说法正确的是(A)

A.红外线通过摄像头形成的血管影像是红外线折射形成的
B.红外线通过摄像头形成的血管影像是正立的虚像
C.摄像头与皮肤之间的距离在镜头的一倍焦距以内
D.摄像头相当于凹透镜

答案： A
