《2025年学习之友九年级物理上册北师大版》

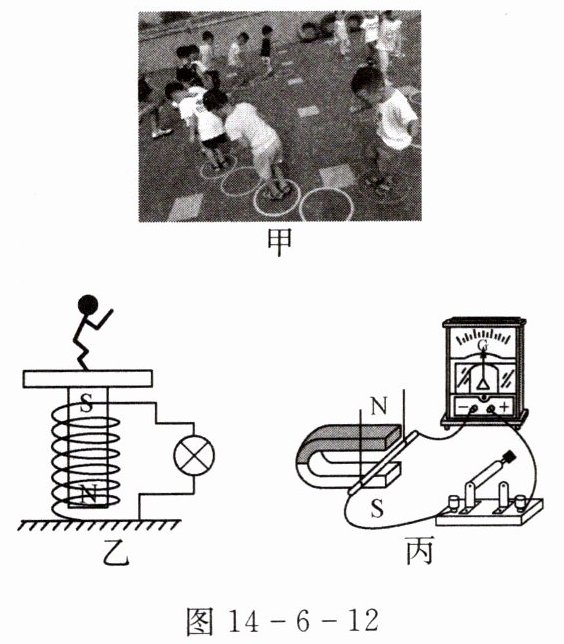

12. 幼儿园游乐室里有一种深受孩子们喜爱的设备——“跳跳乐”,如图 14 - 6 - 12 甲所示。当小朋友们在上面跳跃时,小灯泡会一闪一闪地发光。小东想对“跳跳乐”发光的原理进行探究。于是找来说明书,并根据其原理图(如图乙所示),找来磁铁、导线和灵敏电流计等材料。

(1)小东组装了如图丙所示的实验装置,探究“跳跳乐”的电流从何而来：
①小东发现,闭合开关,磁铁不动,导体棒沿左右(选填“上下”“左右”或“前后”)方向运动时,灵敏电流计指针会左右偏转；
②小东还发现,断开开关,无论磁铁如何放置、导体棒怎样运动,灵敏电流计指针都不偏转；
③由此小东得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时,电路中就会产生感应电流。
(2)小东根据探究结论,对“跳跳乐”的发光原理进行解释：当踩踏地板时,磁铁往复振动使线圈做切割磁感线运动,使闭合电路中产生电流,从而使小灯泡发光。
(3)爱思考的小东想：
①如果小朋友站住不动,原先有光的“跳跳乐”的灯光会熄灭(选填“变亮”“变暗”或“熄灭”)；
②小朋友蹦蹦跳跳,“跳跳乐”闪烁发光,此时发生的能量转化是机械能转化为电能；
③如果把灵敏电流计换成电源,就能继续利用图丙中的器材探究磁场对通电导线的作用。

答案：
(1)左右 不偏转 闭合 切割磁感线
(2)磁铁往复振动使线圈做切割磁感线运动,使闭合电路中产生电流
(3)熄灭 机械能 电源

13. 阅读短文,回答问题
强大的四合一音乐充电宝

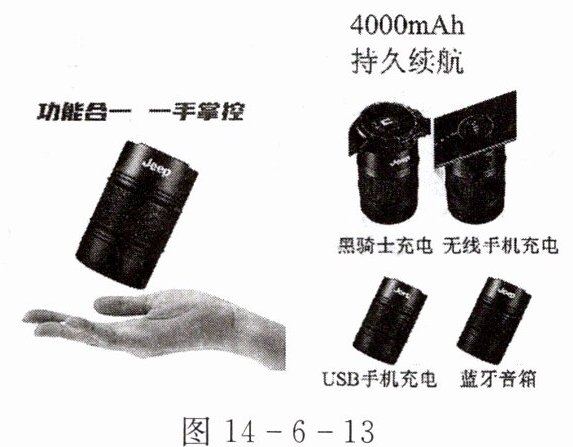

通信业的发展和智能手机的普及促使各种配套设备应运而生,如图 14 - 6 - 13 是一款新型的充电宝,它是集成了无线手机充电、智能手表充电、USB 有线充电、蓝牙音箱四种功能的充电宝。充电宝上面可以供智能手表进行磁吸式充电；充电宝下面是无线充电设备,利用送电线圈产生磁场。手机中的受电线圈靠近该磁场时就会产生电流,给智能手机充电；充电宝配有蓝牙音箱,可以与手机无线连接播放音乐。充电宝采用 4000 mAh 大容量电池,并且采用“超级快充”技术。不到半小时可把充电宝电池的电量充达一半以上,极大方便了人们的生活。
(1)充电宝在给智能手表充电时采用了磁吸固定触点,磁吸是利用异名磁极相互吸引的原理制成的；世界上第一个发现电流周围存在磁场的物理学家是(A)。
A. 奥斯特
B. 焦耳
C. 安培
D. 欧姆

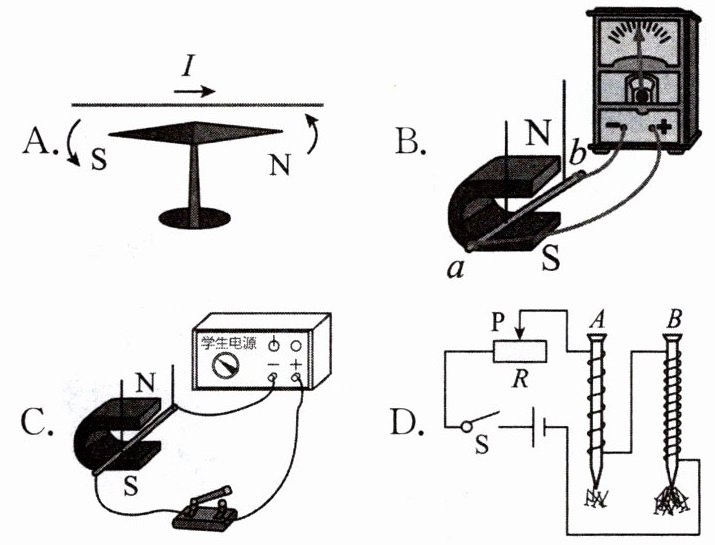

(2)下图中的实验与手机受电线圈的工作原理相同的是(B)；而纸盆能发声是根据题图中(C)实验原理制成的；

A.
B.

C.
D.

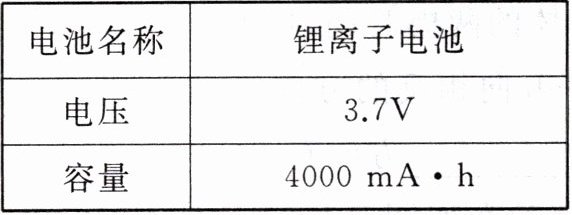

(3)已知该充电宝电池的部分参数如表所示：
|电池名称|锂离子电池|
|电压|3.7V|
|容量|4000 mA·h|
①电池充满电储存的电能为53280J；
②若用一个标注“输出 5 V,4 A”的快速充电器来给充电宝充电,假设充电效率为 90%,用快速充电器将电池从零充满需要的时间为3200s。
(4)关于磁场和磁感线,以下说法错误的是(A)
A. 磁体周围存在着磁感线
B. 磁体之间的相互作用是通过磁场产生的
C. 磁体外部的磁感线都是从磁体的 N 极出发,回到 S 极的
D. 磁场中,小磁针静止时北极所指的方向为该点磁场的

答案：
(1)异名 A
(2)B C
(3)2960
(4)A
