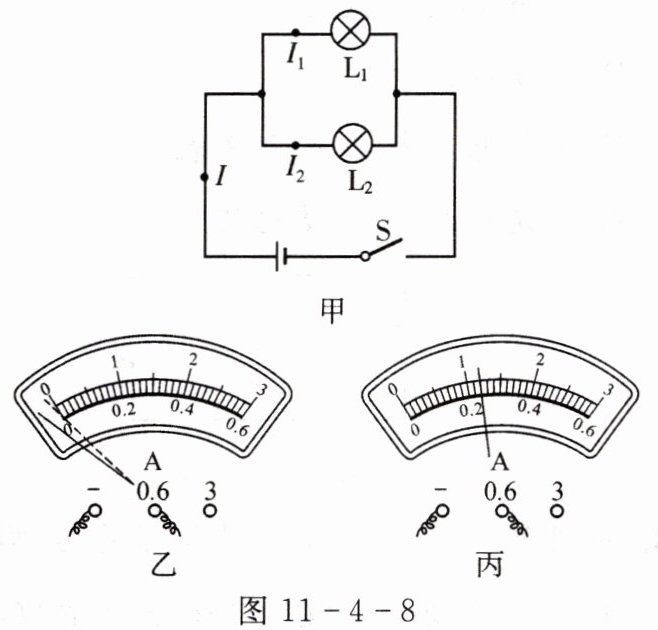

13. 小华同学在“探究并联电路电流规律”的实验时,根据图11 - 4 - 8甲连接好实物,用电流表分别测出I、$I_1、$$I_2$的电流,改换小灯泡的规格,重复实验,记录数据如下表。

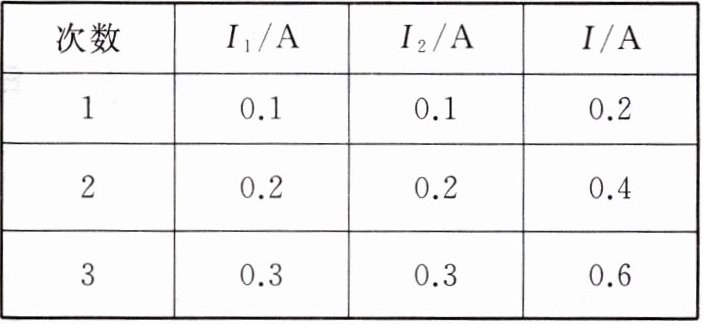

|次数|$I_1/A$|$I_2/A$|I/A|
|1|0.1|0.1|0.2|
|2|0.2|0.2|0.4|
|3|0.3|0.3|0.6|

(1)在实验时,闭合开关S后,发现灯$L_1$不亮$,L_2$正常发光。此电路的故障可能是$L_{1}$ 断路。
(2)排除故障后,为确定电流表量程,试触时看到如图11 - 4 - 8乙的实验现象,这是因为电流表正负接线柱接反了。
(3)在实验过程中,电流表的量程为0～0.6 A,电流表的示数如图11 - 4 - 8丙所示,则此时的电流是0.24 A。

答案：
(1)$L_{1}$ 断路
(2)电流表正负接线柱接反了
(3)0.24 A
