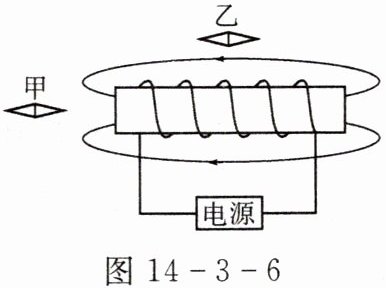

8. 如图 14 - 3 - 6 所示,小磁针甲、乙处于静止状态。根据标出的磁感线方向,可以判断出(C)

A.螺线管的左端为 N 极
B.电源的左端为负极
C.磁针甲右端为 N 极
D.磁针乙右端为 N 极

答案： C

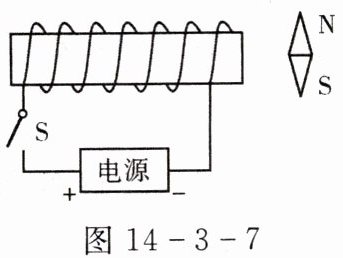

9. 如图 14 - 3 - 7 所示,一螺线管的右端放着一颗可自由转动的小磁针,闭合开关 S 后,小磁针的 N 极将(A)

A.向左偏转
B.向右偏转
C.仍然静止
D.无法判断

答案： A

10. 如图 14 - 3 - 8 中的两个线圈套在光滑的玻璃管上,导线柔软,可以自由滑动,当开关 S 闭合后(A)

A.两线圈左右分开
B.两线圈向中间靠拢
C.两线圈静止不动
D.两线圈先左右分开,然后向中间靠拢

答案： A

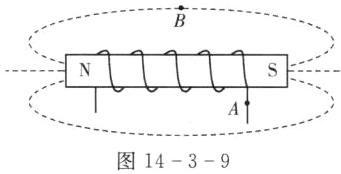

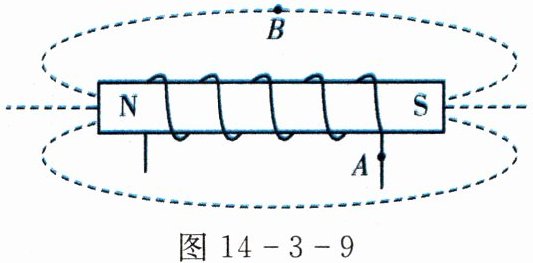

11. 如图 14 - 3 - 9 所示为一个通电螺线管,请根据其两端的极性,用箭头在 A 点标出电流的方向,在 B 点标出磁感线的方向。

答案：

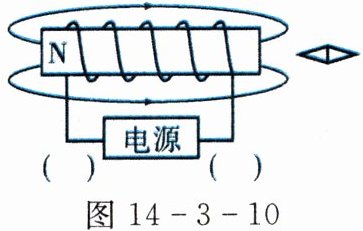

12. 根据图 14 - 3 - 10 中通电螺线管的 N 极,标出磁感线方向、小磁针的 N 极,并在括号内标出电源的正、负极。

答案：

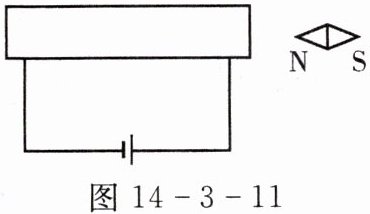

13. 请在图 14 - 3 - 11 中画出通电螺线管上导线的绕法。

答案：

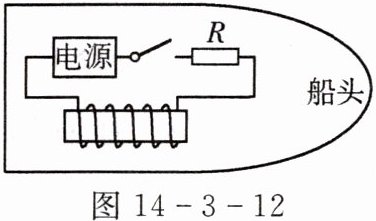

14. 小明自制了一个带有电磁铁的木船模型,将它放入水中漂浮,闭合开关后,船头会指向北方偏转。请在图 14 - 3 - 12 上标出螺线管的南北极和电源的正负极。

答案：
