13. 科学探究：苹果电池的电压大小 U 与电极插入苹果的深度 h 的关系。

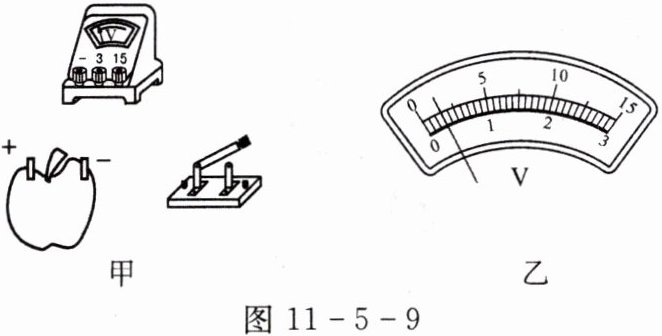

在苹果中插入铜片和锌片,就能自制成一个苹果电池,铜片是电池的正电极,锌片是负电极。那么,苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图 11 - 5 - 9 甲所示的实验器材对该问题进行探究。

(1)请用笔画线代替导线完成图 11 - 5 - 9 的实物连接。
(2)实验时,应保持其他条件不变,只改变电极插入苹果的深度。
(3)小组同学测得的实验数据如下表。当深度为 5 cm 时,电压表示数如图乙所示,请将电压值填入表中的空格内。

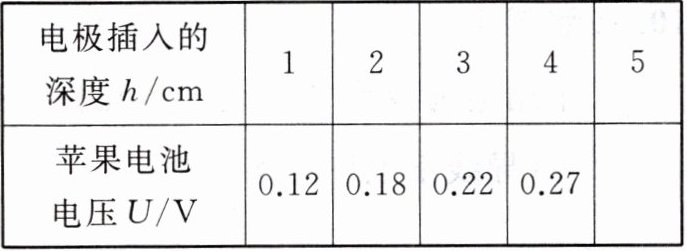

| 电极插入的深度 h/cm | 1 | 2 | 3 | 4 | 5 |
| 苹果电池电压 U/V | 0.12 | 0.18 | 0.22 | 0.27 | 0.3 |

(4)分析表格中的数据,你能得到的实验结论是其他条件相同时，电极插入的深度越深，电压越大。
(5)科学猜想：苹果电池的电压大小还可能与苹果的种类有关。
(6)如果实验前不知道苹果电池的正负极,可以使用电压表来判断,你认为还可以使用发光二极管(填一种实验器材)来判断。

答案：

(1)

(2)电极插入苹果的深度
(3)0.3
(4)其他条件相同时，电极插入的深度越深，电压越大
(5)苹果的种类（或电极间的距离、电极面积大小、电极材料等）。
(6)发光二极管
