《2025年学习之友九年级物理上册北师大版》

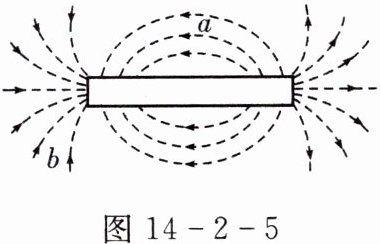

8. 如图 14 - 2 - 5 所示,是条形磁体的磁场分布图,下列说法正确的是(D)

A.该条形磁体的左端为 N 极,右端为 S 极
B.a 处的磁场强弱与 b 处的磁场强弱相同
C.置于 a 点的小磁针,静止时南极指向左侧
D.磁感应线是为了研究方便引入的假想曲线

答案： D

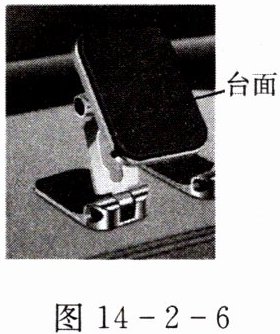

9. 图 14 - 2 - 6 是一款车载手机支架,支架上端的倾斜台面是一块磁体。将背部贴有铁片的手机置于台面上,手机便可固定。关于台面说法正确的是(D)

A.周围存在无数条磁感线
B.表面一定是磁体的 N 极
C.表面可以吸引所有金属
D.周围的磁场是不均匀的

答案： D

10. 地球是一个天然大磁体,下列关于地磁场的说法中正确的是(C)
A.地磁北极在地理北极附近
B.静止的小磁针 N 极指向地理南极
C.鸽子依靠地磁场实现导航
D.地磁场的磁感线由地理北极指向南极

答案： C

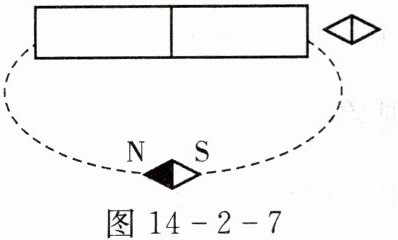

11. 条形磁体旁的小磁针静止时所指的方向如图 14 - 2 - 7 所示,试标出条形磁体的 N、S 极和磁感线的方向及小磁针的 N 极。

答案：

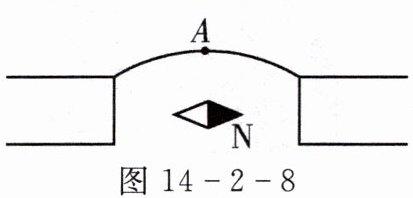

12. 如图 14 - 2 - 8 所示,根据小磁针静止时的指向,标出磁体的 N、S 极和 A 点的磁场方向(用箭头表示)。

答案：

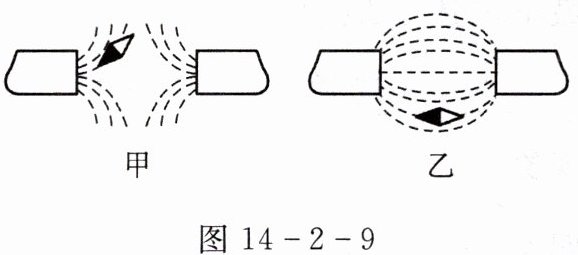

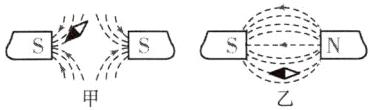

13. 小磁针在磁场中静止时所指的方向如图 14 - 2 - 9 所示(小磁针黑端为 N 极),请标出磁感线方向和磁体的 N、S 极。

答案：

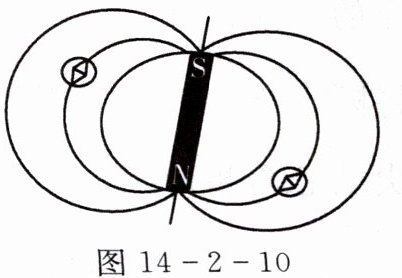

14. 如图 14 - 2 - 10 所示,为地球磁场的 N、S 极,请在图中的曲线上用箭头标出地磁场的磁感线方向。

答案：
