《2025年学习之友九年级物理上册北师大版》

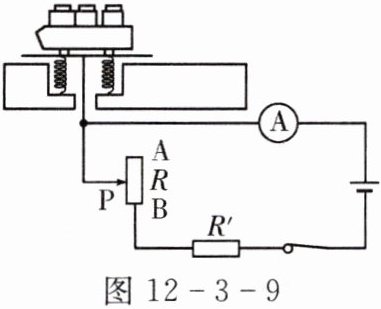

11. 如图 12 - 3 - 9 是电子磅秤的电路图。当称重物时,在压力作用下滑片 P 向下端滑动,变阻器连入电路的电阻变小,电流表的示数变大(均选填“变大”“变小”或“不变”),这样把电流对应的重量刻在电流表的刻度盘上,就可以读出被称物体的重量。

答案： 变小 变大

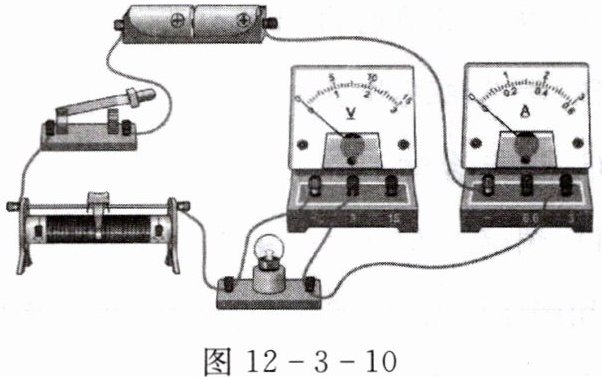

12. 一个小灯泡上标着“2.2 V 0.25 A”,表明这个小灯泡正常工作时的电阻是 8.8 Ω。图 12 - 3 - 10 是某同学为测量这个小灯泡的电阻而连接的实验电路。他的连接有三处错误,请你指出分别错在哪里,并改成正确的连接。

答案：
一是电流表正负接线柱接反了;二是电流表量程选择太大了;三是导线接到滑动变阻器上面两个接线柱了。

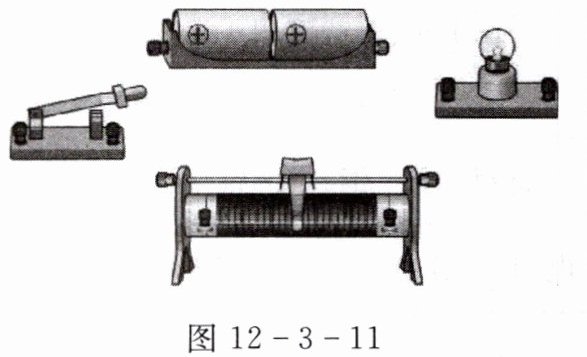

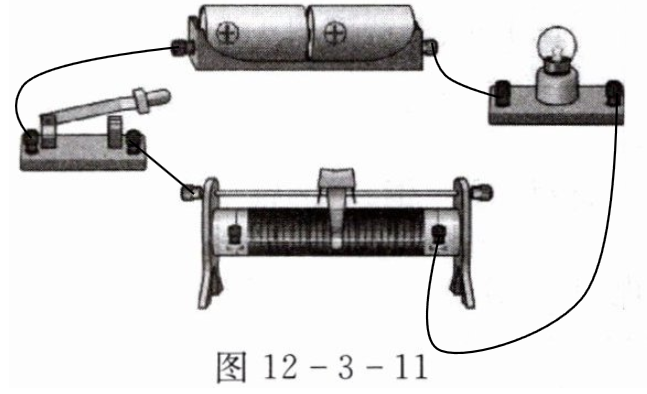

13. 请用笔画线表示导线,连接图 12 - 3 - 11 中的实物,使滑动变阻器能够控制小灯泡的亮度。在你连接的电路中,要使小灯泡越来越亮,滑动变阻器的滑片应该向哪个方向移动？

答案：

向右移动
