《2025年学习之友九年级物理上册北师大版》

1. 我们用伏安法测电阻的阻值,是用电压表测出电阻两端的电压,用电流表测出通过电阻的电流,然后再根据公式$R=U/I$求出电阻的值。实验过程中,连接电路时开关应断开,开关闭合前,滑动变阻器的滑片应置于阻值最大处。

答案： 电压表 电流表 $R=U/I$ 断开 阻值最大处

2. 如图 12 - 5 - 1 所示,一同学做“测量定值电阻阻值”实验时,把电压表与电流表的位置接反了,闭合开关后,电路可能发生的现象是(B)

A.电流表和电压表都烧坏
B.电流表无示数,电压表有示数
C.电流表烧坏,电压表正常
D.电压表烧坏,电流表正常

答案： B

3. 某同学做“测量小灯泡电阻”的实验,所用实验器材均完好。
(1)实验的原理是$R=U/I$。

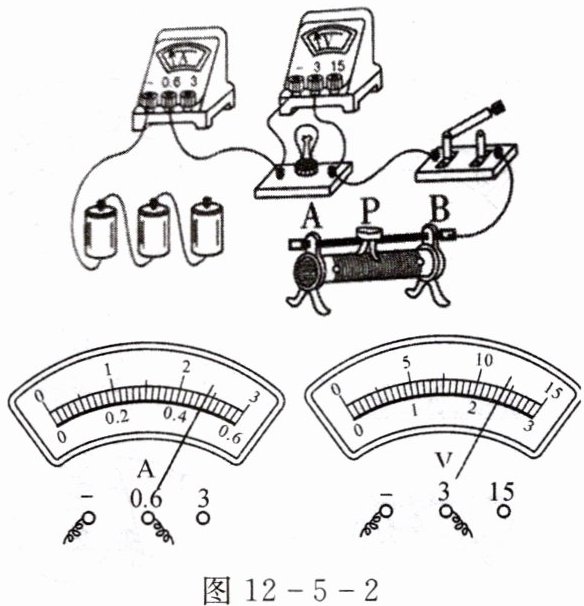

(2)在图 12 - 5 - 2 所示的电源和滑动变阻器之间添上一根导线,使之成为正确的测量电路,并画出其电路图。
(3)开关 S 闭合前,根据连线情况确定滑片 P 应移到A(选填“A”或“B”)端。

(4)图中电流表的读数为0.48A,电压表的读数为2.4V,测算出电阻的阻值为5Ω。
(5)该同学连接好电路的最后一根导线时,小灯泡立刻发出微弱的光亮,移动滑动变阻器滑片,灯泡亮度不变。导致上述现象的两个操作错误是：
①连接电路时开关没断开
②滑动变阻器接错了，接成了两个下接线柱。
(6)在实验时,小灯泡突然熄灭,检查发现电流表的示数为零,电压表的示数接近电源电压,请你帮小明分析电路的故障可能是小灯泡灯丝断了。

答案：

(1)$R=U/I$

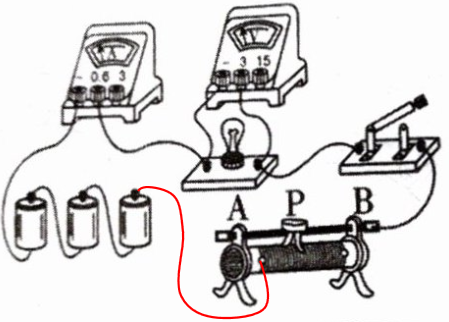

(2)


(3)A
(4)0.48 2.4 5
(5)①连接电路时开关没断开
②滑动变阻器接错了，接成了两个下接线柱
(6)小灯泡灯丝断了

4. 小明同学用电压表和电流表测量电阻 $ R_1 $ 的阻值(约 $ 9 \Omega $),电源选用两节干电池。

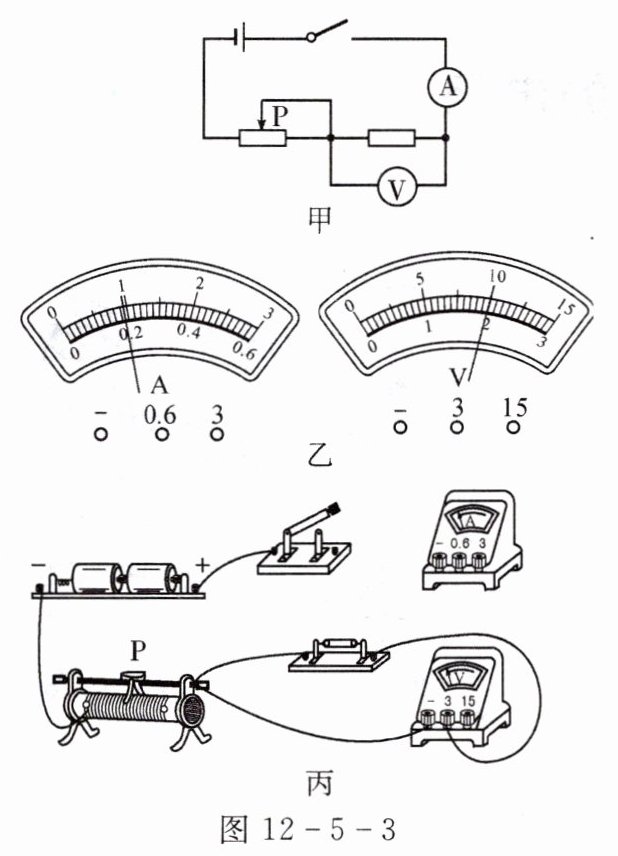

(1)按图 12 - 5 - 3 甲所示电路,将图丙中电流表正确连入电路。
(2)小明检查电路连接正确,闭合开关,可是无论怎样移动滑片,电压表示数都为 $ 3 $ V 不变,你认为发生故障的原因可能是电压表接错了或电阻接入处断路。
(3)排除故障后,小明将滑片 P 向左滑动时,电压表示数将增大(选填“增大”“减小”或“不变”),当 P 滑到某一位置时,两表读数如图 12 - 5 - 3 乙所示,由此可知 $ R = $10$ \Omega $,你认为这个结果可靠吗？不可靠,理由是测量一次结果具有偶然性，应该至少测量三次算平均值。

答案：

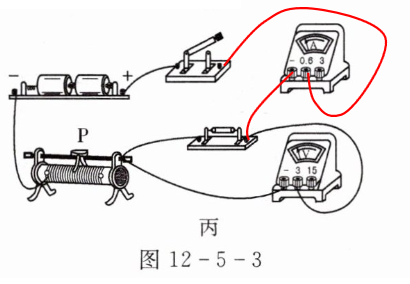

(1)

(2)电压表接错了 电阻接入处断路
(3)增大 10 不可靠 测量一次结果具有偶然性，应该至少测量三次算平均值
