《2025年学习之友九年级物理上册北师大版》

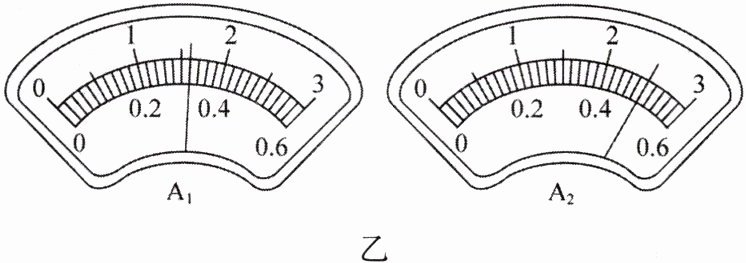

9. 在图11 - 4 - 4甲中,电路的连接都是正确的,当开关S闭合后,电流表$A_1$和$A_2$的示数如图乙所示,那么通过灯$L_1$和$L_2$的电流分别是(D)


A.0.32 A,0.5 A
B.0.5 A,0.31 A
C.0.5A,1.6A
D.0.5A,1.1A

答案： D

10. 如图11 - 4 - 5所示,当开关闭合后发现$L_1$比$L_2$亮,则下列判断正确的是(D)

$A. L_1$的电流比较大
$B. L_2$的电流比较大
C. 可能是$L_2$灯的灯丝断了
D. 两灯的电流一样大

答案： D

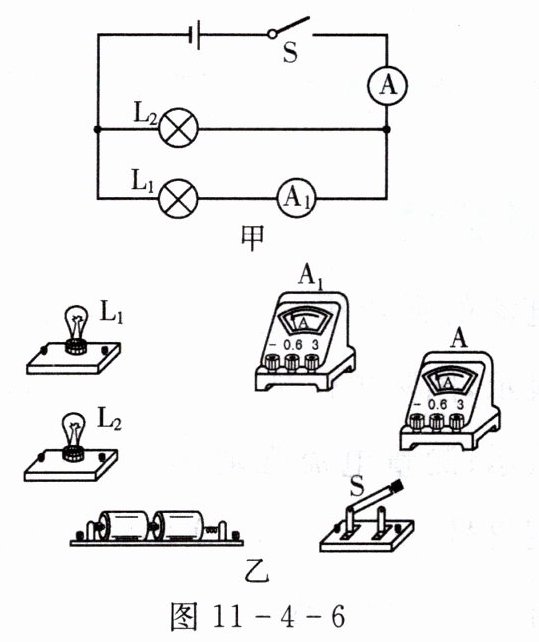

11. 根据图11 - 4 - 6甲所示的电路图,在图11 - 4 - 6乙上用笔画线代替导线,连接实物电路。(要求导线不交叉)

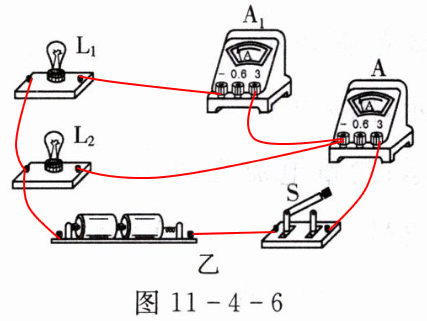

答案：

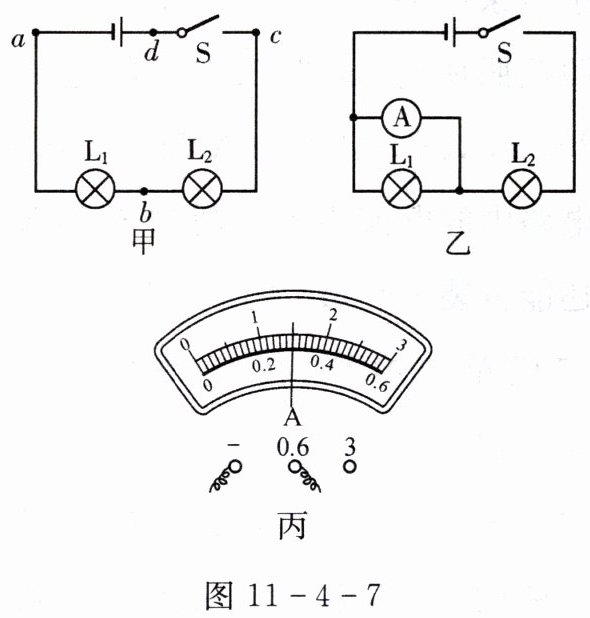

12. 小明和同组的三位同学一起做“探究串联电路电流规律”的实验,连接了如图11 - 4 - 7甲所示的电路。

(1)当闭合开关S时,灯泡$L_1、$$L_2$都不亮。于是他用一根导线的两端接触a、b两点时,两灯都不亮；接触b、c两点时,两灯也不亮；接触c、d两点时,两灯都亮。对此,下列判断中正确的是(C)
A. L₁断路
B. L₂断路
C. S断路
D. L₂短路

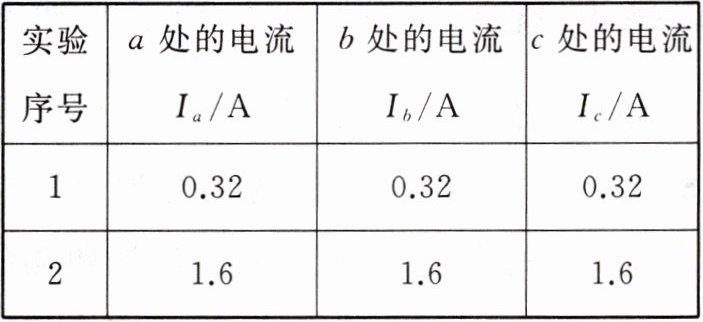

(2)最后他们按正确的接法接好了电路,进行测量,得出了如下数据：
|实验序号|a处的电流Iₐ/A|b处的电流Iᵦ/A|c处的电流Ic/A|
|1|0.32|0.32|0.32|
|2|1.6|1.6|1.6|

(3)上表中有一组数据是错误的,对照图11 - 4 - 7丙可知,错误的是第2次数据。
(4)修改数据后,大家经过分析、讨论,得出结论：串联电路中电流关系是串联电路中,电流处处相等。

答案：
(1)C
(3)2
(4)串联电路中,电流处处相等
