5. 下列用电器中,不需要变阻器的是(A)
A.普通家用的白炽电灯
B.电视机或收音机
C.调光台灯
D.调温电熨斗

答案： A

6. 如图 12 - 3 - 5 所示的电路,滑动变阻器的滑片向左移动时,若灯始终发光,则(B)

A.灯变亮,电流表示数减小
B.灯变亮,电流表示数增大
C.灯变暗,电流表示数增大
D.灯变暗,电流表示数减小

答案： B

7. 根据下表提供的信息,你认为适合做滑动变阻器电阻丝的是(D)
|长 1 m、横截面积$ 1 mm^2 $的金属导线在 20℃时的电阻值|
|材料：铜、钨、铁、镍铬合金|
|电阻 R/Ω：0.017、0.052、0.096、1.1|

A.铜
B.钨
C.铁
D.镍铬合金

答案： D

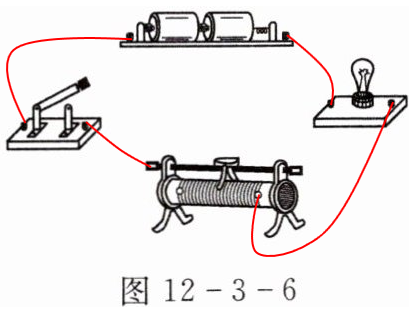

8. 用笔画线代替导线,连接图 12 - 3 - 6 中的电路,使滑动变阻器的滑片向右移动时灯泡变亮。(导线不允许交叉)

答案：

9. 某班同学在做“用滑动变阻器改变电流”的实验,电路如图 12 - 3 - 7 所示。

(1) 连接实物时,开关应当断开,滑片 P 移动到最右端(选填“左”或“右”)。
(2) 开始做实验后,甲同学发现无论怎样移动滑片 P,灯的亮度都无法发生变化,且一直很暗,这是因为导线接在滑动变阻器下面的两个接线柱上；乙同学发现无论怎样移动滑片,灯一直很亮,这是因为导线接在滑动变阻器上面的两个接线柱上；丙同学缓缓移动滑片 P 时,看到灯忽然亮又忽然不亮,这是因为滑动变阻器滑片接触不良。

答案： （1）断开 右
（2）导线接在滑动变阻器下面的两个接线柱上 导线接在滑动变阻器上面的接线柱上 滑动变阻器滑片接触不良

10. 实验课上,老师给出的器材如图 12 - 3 - 8 所示。

(1) 要求利用滑动变阻器来调节小灯泡的亮度,则滑动变阻器应与小灯泡串联。
(2) 为了保护电路,使电路中的电流最小,在开关闭合前,应使滑动变阻器接入电路中的电阻最大(选填“最大”或“最小”)。
(3) 如图小灯泡正常发光时的电流约为 0.3 A,则电流表量程应选用0~0.6A。
(4) 请根据你设计的电路图连接实物图。
(5) 根据你连接的实物图说明在开关闭合前,滑动变阻器的滑片 P 应置于右端。

答案：
（1）串
（2）最大
（3）0~0.6A
（4）

（5）右
