《2025年学习之友九年级物理上册北师大版》

1. 在电路中,电池、发电机都是电源,计算机、灯泡、电动机、门铃、电冰箱、空调等都是用电器,前者工作时提供电能,后者工作时消耗电能。

答案： 电源 用电器 提供 消耗

2. 只有在电路闭合时,电路中才有电流,电路中设置开关就是为了控制电流的通断。

答案： 闭合 控制电流的通断

3. 当把小灯泡接在电池的两极之间时,灯泡中的电流是从电池的正极流出经灯泡流回电池的负极。

答案： 正 负

4. 如图 11 - 1 - 1 所示,写出电路图中各字母所代表的元件名称。

A 是电源,B 是开关,C 是灯泡,D 是电铃,E 是电动机,F 是导线。

答案： 电源 开关 灯泡 电铃 电动机 导线

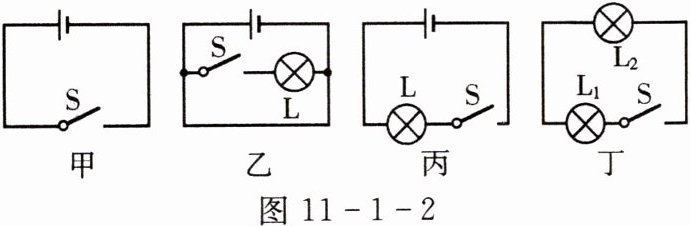

5. 在如图 11 - 1 - 2 所示的电路中,符合电路基本组成条件且连接正确的是(C)

A.甲图
B.乙图
C.丙图
D.丁图

答案： C

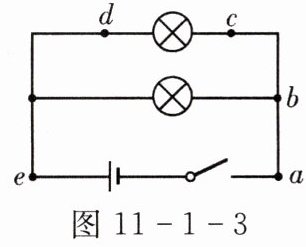

6. 如图 11 - 1 - 3 所示的电路中,用导线连接两点后,会导致电路短路的是(C)

A.$a$、$c$
B.$b$、$c$
C.$b$、$d$
D.$d$、$e$

答案： C

7. 如图 11 - 1 - 4 所示的电路,闭合开关 $S_{1}$和 $S_{2}$后,下列分析正确的是(C)

A.小灯泡亮,电铃响
B.小灯泡亮、电铃不响
C.小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响
理由：____。

答案： C 理由:灯 L 被短路

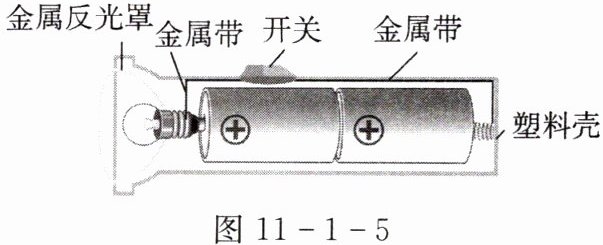

8. 如图 11 - 1 - 5 所示是某种手电筒的剖面图,请按照实物剖面图,在虚线框中画出这种手电筒的电路图。

答案：
