《2025年学习之友九年级物理上册北师大版》

1. 如图 12 - 3 - 1 所示电路,导线 a 的一端固定连接在铅笔芯上,当导线 b 的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化,这个实验说明铅笔芯是导体(选填“导体”或“绝缘体”),还能说明导体的电阻与长度有关,受此启发,人们制造了一种可以改变电阻的元件,叫作变阻器。

答案： 导体 长度 变阻器

2. 观察滑动变阻器：
(1) 滑动变阻器的原理是通过改变接入电路中的电阻丝的长度来改变电阻的大小。
(2) 滑动变阻器在电路图中的符号是。
(3) 滑动变阻器在电路中的作用主要有保护电路和改变电路两端电压及通过电流的大小。
(4) 使用滑动变阻器时,连接方法是与电路串联；在闭合开关前,先要将滑动变阻器滑片滑到阻值最大处。
(5) 一个滑动变阻器上标有“50 Ω 2 A”的字样,它表示的意思是滑动变阻器的最大阻值为50Ω,允许通过的最大电流为2A。
(6) 如图 11 - 8 - 2 所示的滑动变阻器,可以改变电阻的连接方法有AC、AD、BC、BD；如果想让滑片 P 向右移动时,连入电路中的电阻增大,则能够采用的方法有AC、AD。

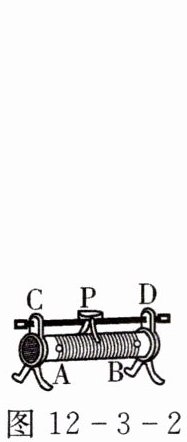

(7) 如果把滑动变阻器上的金属杆两端接入电路(如图 12 - 3 - 2 中的 C、D),则它连入电路的阻值几乎为零；如果把滑动变阻器下方的两个接线柱接入电路(如图中的 A、B),就相当于把一个定值电阻接入了电路。

答案： （1）通过改变接入电路中的电阻丝的长度来改变电阻的大小
（2）![img alt=2
(2)]
（3）保护电路 改变电路两端电压及通过电流的大小
（4）与电路串联 滑片滑到阻值最大处
（5）滑动变阻器的最大阻值为50Ω,允许通过的最大电流为2A
（6）AC、AD、BC、BD AC、AD
（7）零 定值

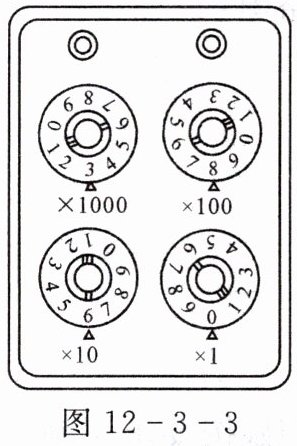

3. 如图 12 - 3 - 3 所示,电阻箱的示数为3860Ω。

答案： 3860Ω

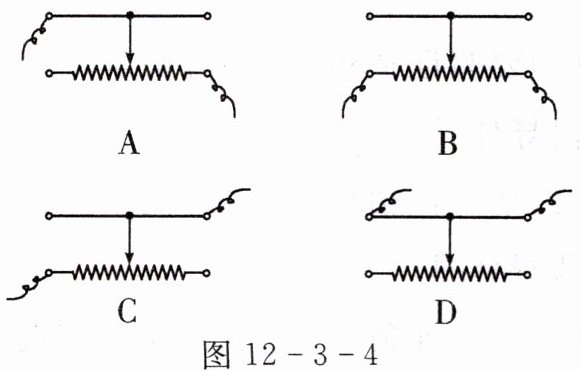

4. 如图 12 - 3 - 4,A、B、C、D 中所示的为滑动变阻器的结构和连入电路的情况示意图,当滑片向右滑动时,连入电路的电阻变小的为(A)

答案： A
