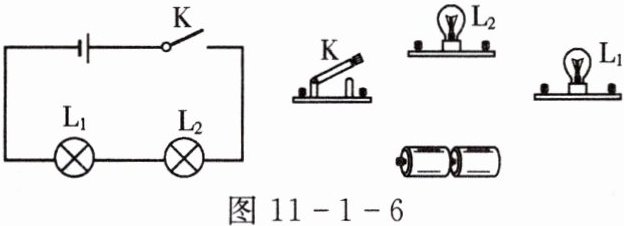

9. 如图 11 - 1 - 6 所示,根据电路图用笔画线代替导线连接实物图(导线不能交叉)。

答案：

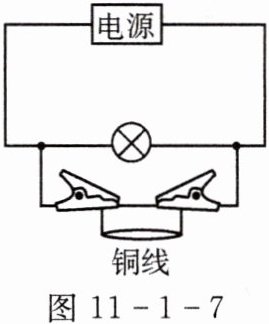

10. 如图 11 - 1 - 7 所示,电路连接后发生的现象是(A)

A.损坏电源
B.烧毁灯泡
C.损坏夹子
D.损坏铜线

答案： A

11. 小李发现冰箱里的灯在打开冰箱门时亮起,关上冰箱门时熄灭,则冰箱门相当于电路中的(B)
A.电源
B.开关
C.导线
D.用电器

答案： B

12. 连接电路时要避免短路是因为(B)
A.短路时电源工作正常,但用电器不能正常工作
B.电源短路时会有很大的电流通过电源,容易造成电源被烧坏
C.短路时用电器中有很大的电流通过,容易被烧坏
D.短路时电源中没有电流通过

答案： B

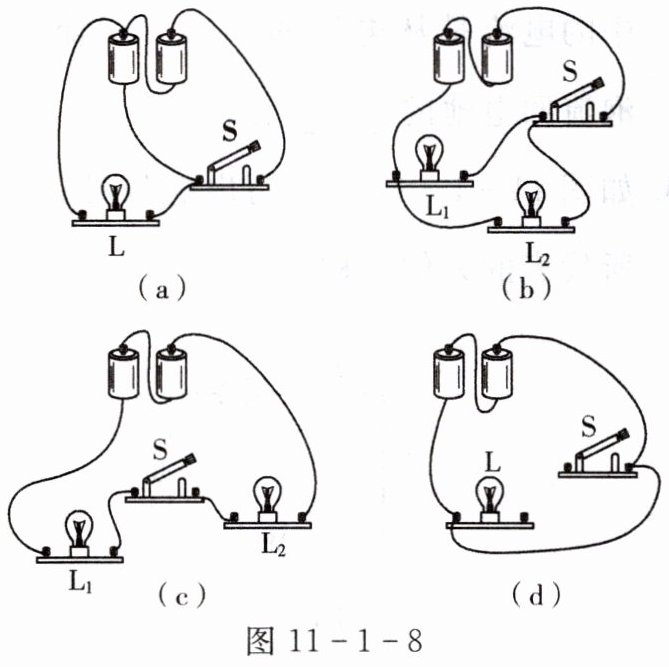

13. 如图 11 - 1 - 8 所示,开关 $S$闭合前造成电路短路的有（d）图。开关 $S$闭合后,造成电路短路的有（a）图。

答案： （d）（a）
