《2025年学习之友九年级物理上册北师大版》

9. 用电压表分别测量电路中两盏电灯的电压,如果它们两端的电压相等,则由此可判断出两盏电灯的连接方式是(C)
A.一定是串联
B.一定是并联
C.串、并联都有可能
D.无法判断

答案： C

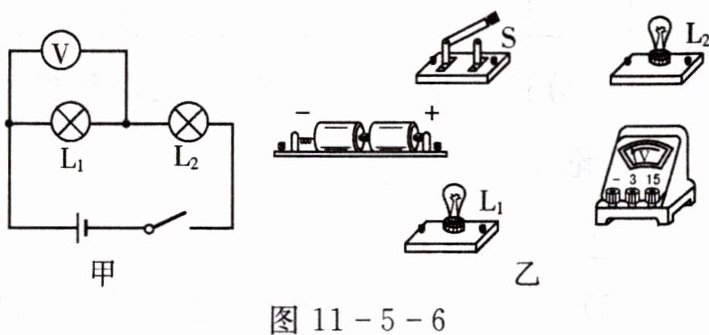

10. 按照图 11 - 5 - 6 甲所示的电路图,在乙图中用笔画线代替导线把各元件连接起来。(导线不允许交叉)

答案：

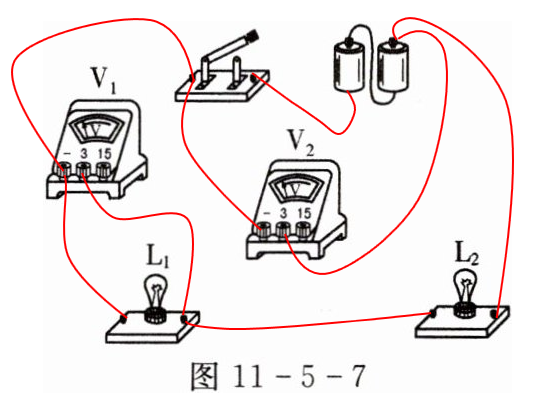

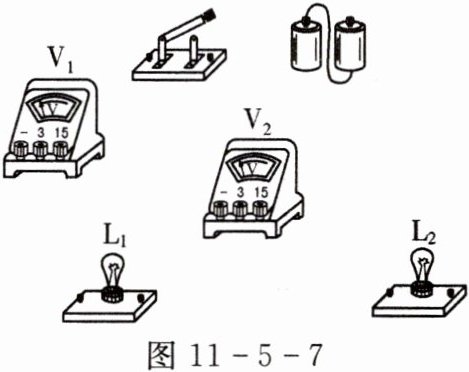

11. 按要求连接如图 11 - 5 - 7 所示实物图。要求：电灯$ L_1、$$L_2$串联,电压表$ V_1$测量灯$ L_1$两端的电压,电压表$ V_2$测量电源两端的电压。并按连接好的实物图在虚线框中画出相应的电路图。

(1)如果电路接通后电压表指针偏转角度很小,可能的原因是电压表量程选择大了。
(2)如果电路接通后电压表指针向左偏转,可能的原因是电压表正负接线柱接反了。

答案：


(1)电压表量程选择大了
(2)电压表正负接线柱接反了

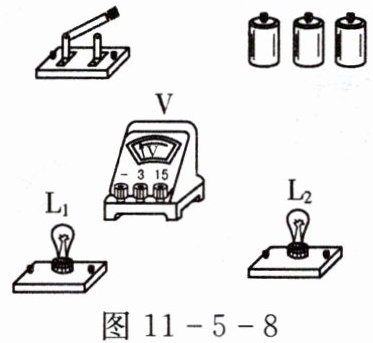

12. 小刚和小丽用如图 11 - 5 - 8 所示的器材探究串联电路的电压关系,用三节干电池串联后做电源,两只小灯泡的规格不同。
(1)请用笔画线代替导线,连接实验电路。要求：$L_1$和$ L_2$串联,电压表测量两灯串联后的总电压。

(2)小刚用电压表测量$ L_1$两端的电压时,直接选用 0～3 V 的量程,小丽说这样不行,规范的操作方法应该是选用0～15 V的量程先试触，若小于3 V，再选用0～3 V。
(3)他们在测量$ L_2$两端的电压时,两灯突然熄灭,电压表示数变为 0,小刚用电压表检测$ L_1$两端的电压,示数等于电源电压,由此判断出$ L_1$处的故障可能是断路。

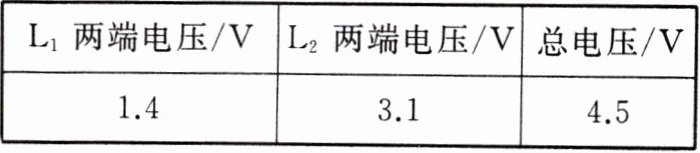

(4)他们排除故障后继续实验,得出了表格所示的一组数据。
|$ L_1$两端电压/V |$ L_2$两端电压/V | 总电压/V |
| 1.4 | 3.1 | 4.5 |

为了得出串联电路电压关系的普遍规律,他们还应当换用不同规格的小灯泡重复几次。

答案：

(1)

(2)选用0～15 V的量程先试触，若小于3 V，再选用0～3 V
(3)断路
(4)换用不同规格的小灯泡重复几次
