8. 请在图11-2-7中的两个虚线框内,选填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路。

答案：

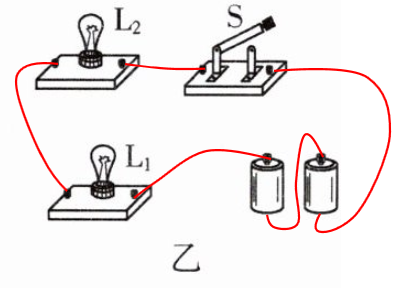

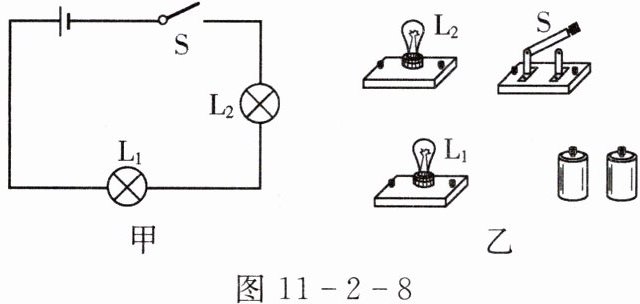

9. 按照如图11-2-8甲所示的电路图,用笔画线代替导线,连接实物图11-2-8乙。(导线不允许交叉)

答案：

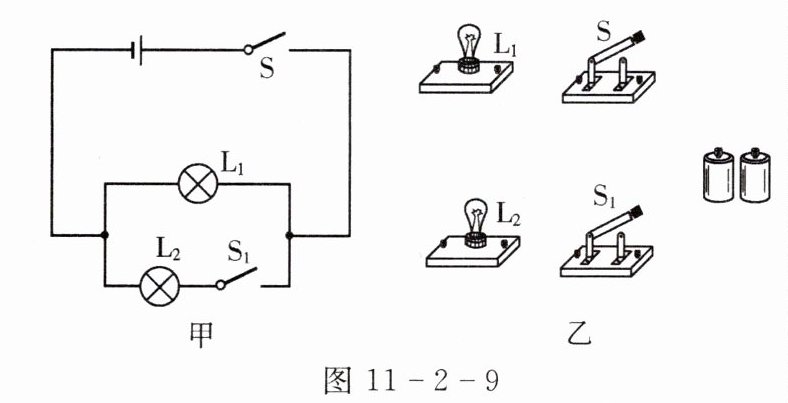

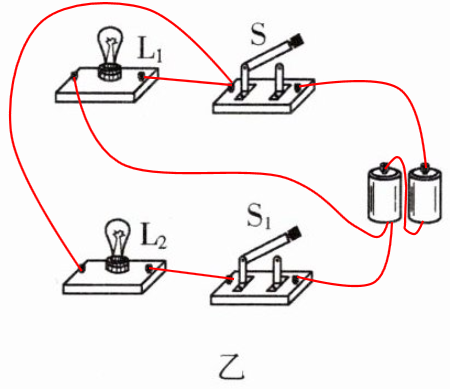

10. 按照如图11-2-9甲所示的电路图,用笔画线代替导线,连接实物图乙。(导线不允许交叉)

答案：

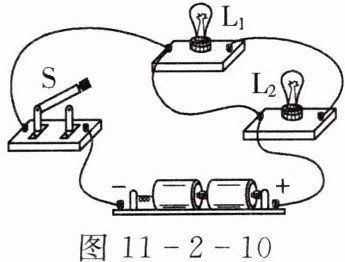

11. 如图11-2-10所示的电路：

(1)当开关闭合后,灯泡会亮吗？为什么？会导致什么后果？
(2)要使两灯并联,开关控制两盏灯,请你用笔在原图需改动的导线上画“×”,并画出正确的连接线(要求：只改变一处接线点,导线不允许交叉)。
(3)在方框中画出改正后电路图。

答案：

(1)不亮 发生短路 电源会烧坏

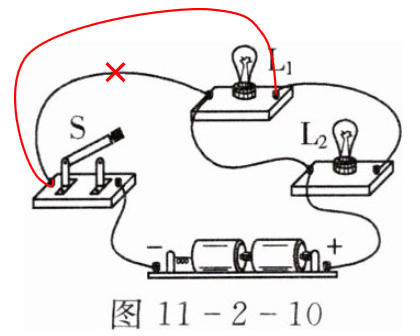

(2)

(3)

12. 某医院要在一病房内的两张病床上各安装一个开关,在医护人员办公室内安装一只电铃,任何一个病人只要按下开关,电铃就会响,护理人员就会知道有病人在召唤。如果利用红绿两个发光二极管对应两位病人,请你想一想,如何设计,使病人召唤时,医护人员在办公室就能知道是哪一张床上的病人在召唤？请画出电路图。

答案：
