《2025年学习之友九年级物理上册北师大版》

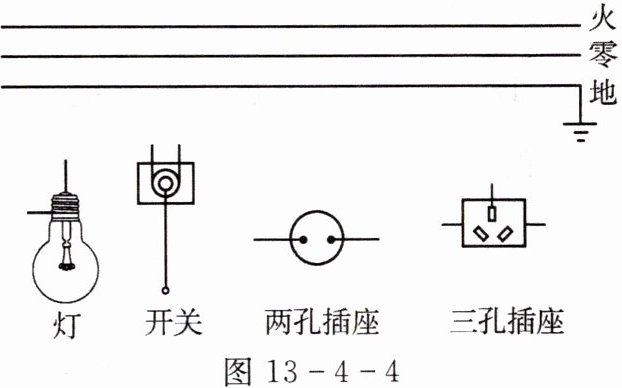

11. 请将图 13 - 4 - 4 中的螺口电灯、开关(控制电灯)、两孔插座和三孔插座正确地接入家庭电路。

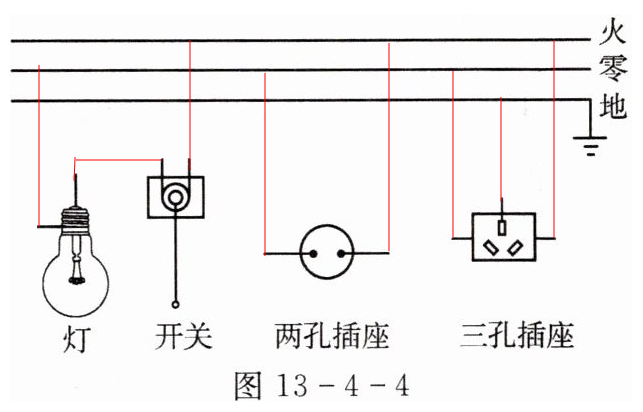

答案：

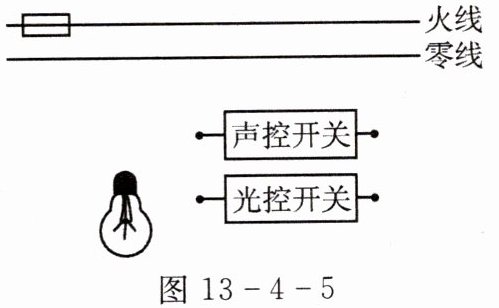

12. 光控开关的作用是有光时开关断开,无光时开关闭合；声控开关的作用是有声音时开关闭合,无声音时开关断开。请将图 13 - 4 - 5 中的“光控”“声控”两个开关和灯泡用笔画线代替导线正确连入电路,要求电灯只在无光且有声音时才亮。

答案： 答:画图略

13. 学校集体宿舍中的保险丝是按规格安装的,但经常被烧断,从而造成断电,发生这种现象的原因可能是(A)
A.有的宿舍经常使用大功率电炉
B.开关里的两个键相碰了
C.有一只灯泡的灯丝烧断了
D.某个宿舍的电路发生了断路

答案： A

14. 小李家刚买回一台微波炉,在接入家庭电路时,发现墙壁上的插座是两孔的,于是小李就把微波炉上的三脚插头的最上面的脚折断,他认为这样做也可以使微波炉正常工作。对此你有什么看法？这样做安全吗？说明理由。

答案： 不符合安全用电原则,这样做不安全,因为三脚插头的最上面的脚是与用电器金属外壳连通的。家电的金属外壳是跟火线绝缘的,不带电。但如果内部火线绝缘皮破损或失效,会导致火线与用电器外壳连通,这样就带电了,如果外壳用导线接地,即使火线与外壳接触,人也不会有危险。

15. 为什么要把有金属外壳用电器的外壳接地？

答案： 电器漏电时,金属外壳带电,为防止触电,将金属外壳与地线连接。
