11. 在某一温度下,甲、乙两电阻的电流与电压的关系如图 13 - 2 - 1 所示。由图可知,将甲、乙并联后接在电压为 3 V 的电源两端,则电路消耗的总功率为(D)
A.0.6 W
B.0.9 W
C.1.8 W
D.2.7 W

答案： D

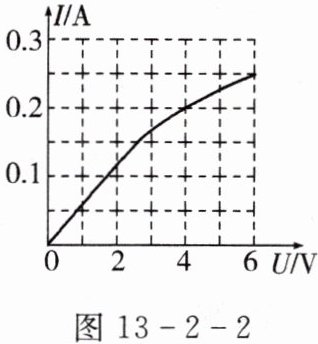

12. 标有“6 V 1.5 W”字样的小灯泡,通过它的电流随其两端电压变化的关系如图 13 - 2 - 2 所示,若把这样的三只灯泡串联起来,接在 12 V 的电源两端,每个灯泡的电阻及实际功率约为(B)

A.24 Ω 0.67 W
B.20 Ω 0.8 W
C.24 Ω 0.96 W
D.20 Ω 0.67 W

答案： B

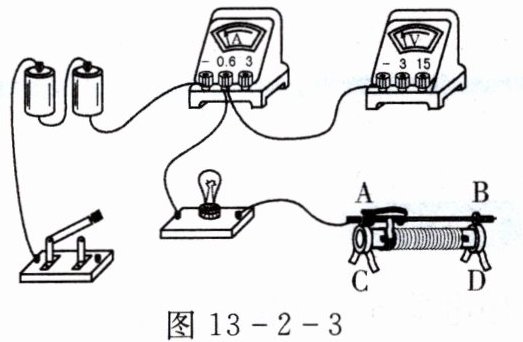

13. 一批规格为“2.5 V 0.75 W”的小灯泡,为判断是否合格,某同学抽取一只小灯泡,使用 2 节新的干电池测量它的功率,如图 13 - 2 - 3 所示。请你用笔画线代替导线,把实验电路连接完整,并回答：
(1)电压表应选的量程为____,滑动变阻器不能同时连接____两个接线柱。

(2)如果闭合电路的开关后,电路中出现：小灯泡较暗,移动滑动变阻器滑片不能改变小灯泡的亮度,则可能是连接电路时把滑动变阻器的____(选填“AB”或“CD”)两端点连入了电路中；小灯泡不亮,电流表示数为零,电压表示数为 3 V,可能是小灯泡处____(选填“短路”或“断路”)。
(3)解决问题后,连接好电路测得三组数据,如下表,分析这些数据,你认为该小灯泡是否合格？____,原因是____。

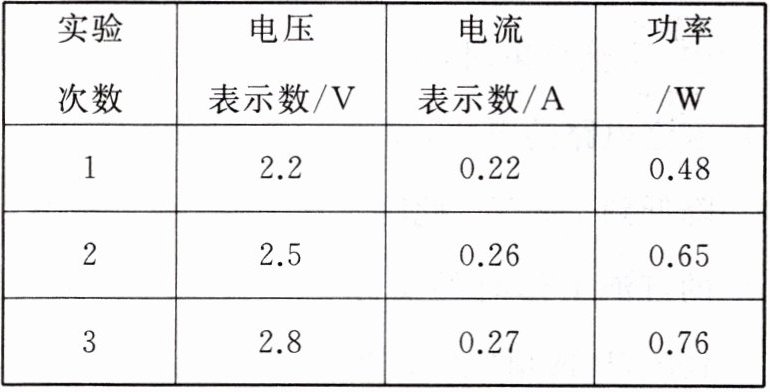

|实验次数|电压表示数/V|电流表示数/A|功率/W|
|1|2.2|0.22|0.48|
|2|2.5|0.26|0.65|
|3|2.8|0.27|0.76|

(1)电压表应选的量程为0～3 V,滑动变阻器不能同时连接CD或AB两个接线柱。
(2)如果闭合电路的开关后,电路中出现：小灯泡较暗,移动滑动变阻器滑片不能改变小灯泡的亮度,则可能是连接电路时把滑动变阻器的CD(选填“AB”或“CD”)两端点连入了电路中；小灯泡不亮,电流表示数为零,电压表示数为 3 V,可能是小灯泡处断路(选填“短路”或“断路”)。
(3)解决问题后,连接好电路测得三组数据,如下表,分析这些数据,你认为该小灯泡是否合格？不合格,原因是0.65W＜0.75W。

答案：
(1)0～3 V CD或AB
(2)CD 断路
(3)不合格 $ 0.65\ W＜0.75\ W $

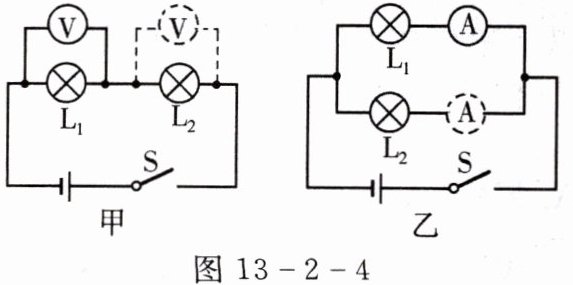

14. 如图 13 - 2 - 4 所示,同学们通过实验来探究“电功率跟电流、电压的关系”。

(1)实验中小灯泡电功率的大小可通过观察什么现象来判断？
(2)两只灯泡标有$ L_1“2.5 V 0.3 A”$和$ L_2“3.8 V 0.3 A”,$一位同学用干电池做电源,连成如图 13 - 2 - 4 甲所示的电路,闭合开关进行实验,记录数据如下表：

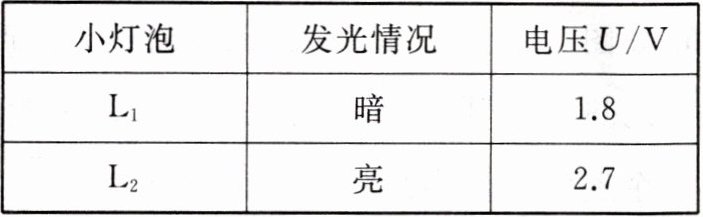

|小灯泡|发光情况|电压 U/V|
|$L_1$|暗|1.8|
|$L_2$|亮|2.7|

通过观察现象及数据分析,你得出了什么结论？
(3)有位同学又在原有器材的基础上继续探究,连接方式如图 13 - 2 - 4 乙所示,闭合开关 S,看到小灯泡$ L_1 $一闪即灭,经检查发现灯丝断了,请你分析原因并说明改进方法。

答案：
(1)灯泡的亮暗程度
(2)电流相同时，电压越大，电功率越大
(3)实际电压大于额定电压时，实际功率大于额定功率。可在电路中串联一个滑动变阻器，保护电路。
