《2025年学习之友九年级物理上册北师大版》

1. 一节干电池的电压是1.5V=1500mV,家庭电路的电压是220V,人体的安全电压是不高于36V。在无线电技术中,电压的常用单位是毫伏和微伏。$1.5×10^4μV= $15mV=0.015V。

答案： 1.5 1500 220 不高于36 15 0.015

2. 如图 11 - 5 - 1 所示,量程为 0～3 V 的电压表每小格表示的值是0.1V,所测电压值是1.1V；当量程为 0～15 V 时,如果电压表的指针仍在原位置,则此时电压表的读数为5.5V。

答案： 0.1 1.1 5.5

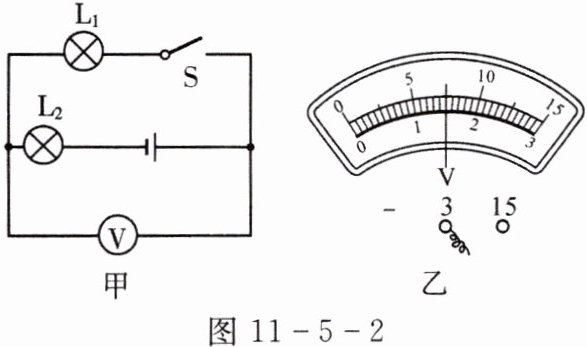

3. 如图 11 - 5 - 2 甲所示电路,电源电压为 6 V,当 S 闭合时,电压表的读数如图乙所示,则$ L_1$两端的电压为1.5$V,L_2$两端的电压为4.5V。

答案： 1.5 4.5

4. 电压表的使用规则：通过电压表的电流必须从它的正接线柱流入,负接线柱流出,因此电压表的“+”接线柱必须连在被测电路靠近电源正极的一端,否则指针会反转。

答案： 正 负 正 反转

5. 若将 20 只完全相同的小灯泡串联接在 220 V 的电路中,则每只小灯泡两端的电压为11V。若将这 20 只完全相同的灯泡并联在电压为 110 V 的电路中,则每只灯泡两端的电压为110V。

答案： 11 110

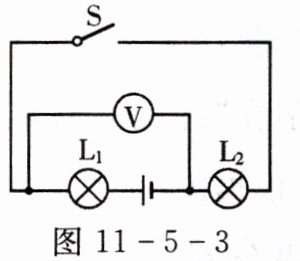

6. 如图 11 - 5 - 3 所示,两灯泡$ L_1 $和$ L_2 $是串联的,电压表测的是$ L_2 $两端的电压,电压表的示数为 2.4 V,电源电压为 6 V,则灯$ L_1 $两端电压为3.6V。

答案： 串 L₂ 3.6

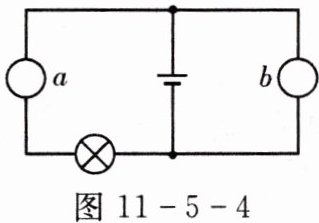

7. 如图 11 - 5 - 4 所示电路中,关于电表 a、b 的接法,以下说法正确的是(C)

A.a、b 都是电流表
B.a、b 都是电压表
C.a 是电流表,b 是电压表
D.a 是电压表,b 是电流表

答案： C

8. 如图 11 - 5 - 5 所示,闭合开关 S,两灯均不亮,电流表无示数,电压表有示数,则故障是(B)


A.灯$ L_1 $断路
B.灯$ L_2 $断路
C.灯$ L_1 $短路
D.灯$ L_2 $短路

答案： B
