《2025年学习之友九年级物理上册北师大版》

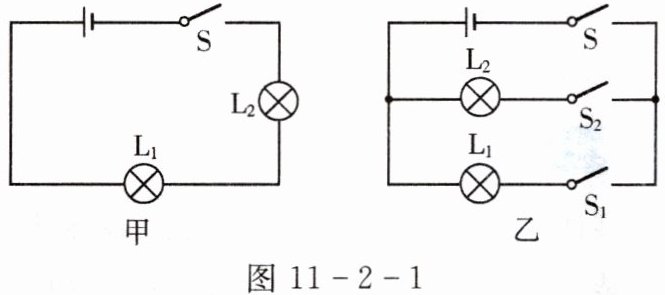

1. 如图11-2-1所示,甲图灯泡$L_{1}和L_{2}$的连接方式是串联,在此电路中,电流有一条路径,若其中一盏灯的灯丝突然断了,另一盏灯不亮(选填“亮”或“不亮”)；如图乙,灯泡$L_{1}和L_{2}$的连接方式是并联,在此电路中,电流有两条路径,若其中一盏灯的灯丝突然断了,另一盏灯亮(选填“亮”或“不亮”),在这个电路中,开关$S_{1}$控制$L_{1}$,$S_{2}$控制$L_{2}$,$S$控制$L_{1}$和$L_{2}$。

答案： 串 一 不亮 并 两 亮 L₁ L₂ L₁ 和 L₂

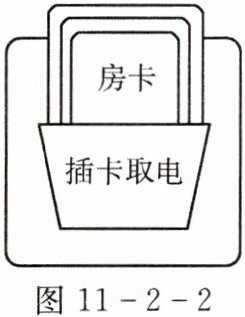

2. 现在许多宾馆都利用房卡取电,如图11-2-2所示,只有把房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于家庭电路中的开关,房间里各用电器之间是并联的。控制电灯的开关与电灯是串联在电路中的。

答案： 开关 并 串

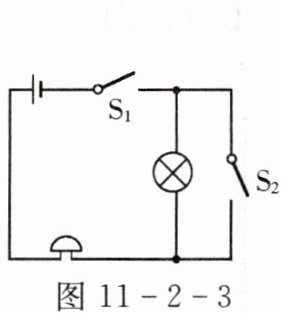

3. 在如图11-2-3所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作,需要闭合开关S₁；若同时闭合$S_{1}和S_{2}$,可以工作的用电器是电铃。

答案： S₁ 电铃

4. 下列情况中各灯属于串联的是(C)

A.马路边的路灯
B.教室里的照明灯
C.衬托节日气氛用的“满天星”
D.家里做饭用的抽油烟机和电磁炉

答案： C

5. 一个开关控制两盏灯,则这两盏灯(C)
A.一定串联
B.一定并联
C.串联、并联均可能
D.这种电路不存在

答案： C

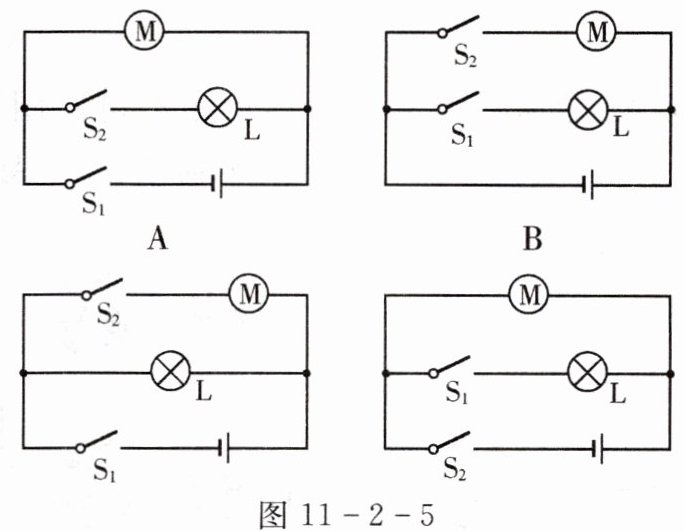

6. LED多功能充电风扇有两个开关,其中开关$S_{1}$只控制应急照明LED灯$L$,$S_{2}只控制电风扇M$,在如图11-2-5所示的四个电路中,符合上述要求的是(B)

答案： B

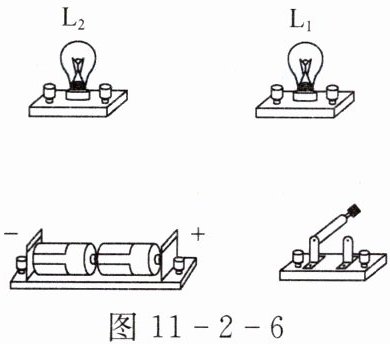

7. 试设计一个电路,要求灯泡$L_{1}与L_{2}$并联,开关控制整个电路。在矩形框内画出电路图。并用铅笔画线表示导线,将图中的元件连接起来。

答案：
