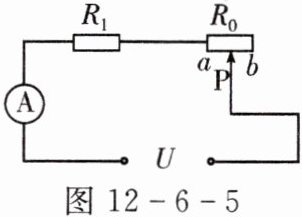

7. 如图 12 - 6 - 5 所示的电路中,电压 $ U = 6 $ V,且保持不变；$ R_{1} = 6 \Omega $,$ R_{0} $ 为滑动变阻器,其最大阻值为 9 Ω。求当滑片 P 由 b 移动到 a 的过程中电流表示数的变化范围。

答案： 0.4～1 A

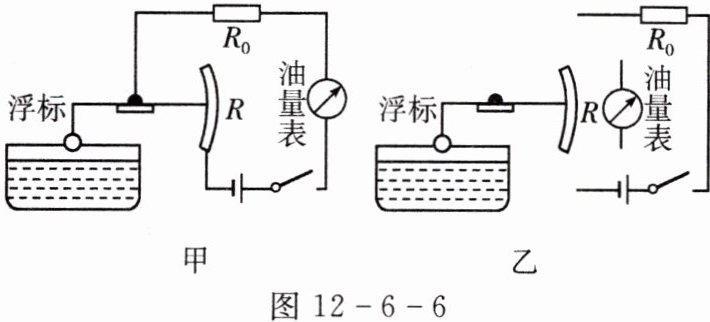

8. 图 12 - 6 - 6 甲表示一种自动测定油箱内油面高度的油量表(实际上是量程为 0～0.6 A 的电流表改装而成),滑动变阻器 R 的最大阻值为 60 Ω,金属杠杆的右端是滑动变阻器的滑片,从油量表指针所指的刻度,就可以知道油箱内油面的高度,电源电压为 24 V,$ R_{0} $ 为定值电阻。

(1)当油箱内油面下降时,油量表的示数将如何变化？
(2)油箱装满汽油时,油量表示数为最大值(即电流表达到最大值,此时,滑动变阻器的触头在某一端),则 $ R_{0} $ 的作用是什么？$ R_{0} $ 的阻值是多少？
(3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端),电路中的电流为多少？
(4)改装设计：用电压表代替电流表做油量表,图 12 - 6 - 6 中的乙图已画出部分电路,请在乙图中完成电路的设计。要求：当油箱中的油用完时,油量表(电压表)的示数为零。

答案：
(1)变小
(2)R₀的作用是保护电路防止加满油时出现短路 40 Ω
(3)0.24 A
(4)图略

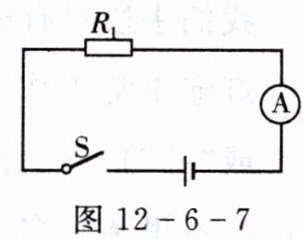

9. 如图 12 - 6 - 7 所示电路,电阻 $ R_{1} $ 的阻值为 10 Ω,闭合开关后,电流表示数为 1.2 A。
(1)求电源电压 U。

(2)若在电路中接入一个电阻 $ R_{2} $,使得接入前后电流表的示数变化 0.4 A,求 $ R_{2} $ 的阻值。

答案：
(1)12V
(2)串联 5Ω 并联 30Ω
