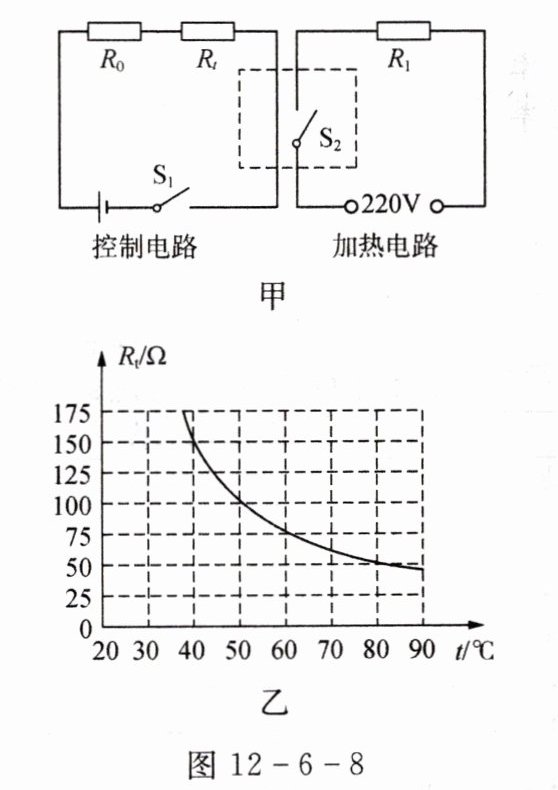

10. 某电热水器内部简化电路如图 12 - 6 - 8 甲所示,由控制电路和加热电路组成。控制电路中电源电压保持不变,$ R_{0} $ 为 250 Ω,$ R_{t} $ 为热敏电阻,其阻值随水温的变化关系如图 12 - 6 - 8 乙所示；加热电路中电源电压为 220 V,加热电阻 $ R_{1} $ 阻值为 20 Ω。当热水器中水温降到 40 ℃时,控制电路中电流减小到 30 mA,电流感应开关 $ S_{2} $ 闭合,加热电路开始加热；当水温上升至临界温度时,控制电路中电流增大到 40 mA,电流感应开关 $ S_{2} $ 断开,加热电路停止加热。求：

(1)加热电路的工作电流；
(2)控制电路的电源电压；
(3)加热电路停止加热时的临界温度。

答案：
(1)11 A;
(2)12 V;
(3)80 ℃

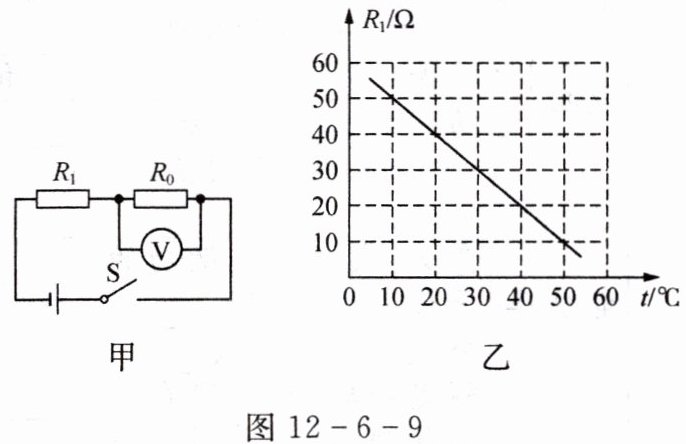

11. 小明设计了一个用电压表的示数变化反映环境温度变化的电路,其电路原理图如图 12 - 6 - 9 甲所示,其中,定值电阻 $ R_{0} = 20 \Omega $,$ R_{1} $ 是热敏电阻,其阻值随环境温度变化的关系如图 12 - 6 - 9 乙所示,闭合开关 S 后：

(1)热敏电阻是用半导体(选填“导体、绝缘体或半导体”)材料制成的,当环境温度为 20 ℃时,热敏电阻 $ R_{1} = $40Ω。
(2)当环境温度为 20 ℃时,电压表示数为 2 V,电源电压是多少？
6 V
(3)在另一环境中,电压表示数为 4 V,环境温度为多少？
50 ℃
(4)如果将 $ R_{0} $、$ R_{1} $ 并联在该电路的两端,当干路电流为 0.5 A 时,环境温度是多少？
30 ℃

答案：
(1)半导体 40
(2)6 V
(3)50 ℃
(4) 30 ℃
