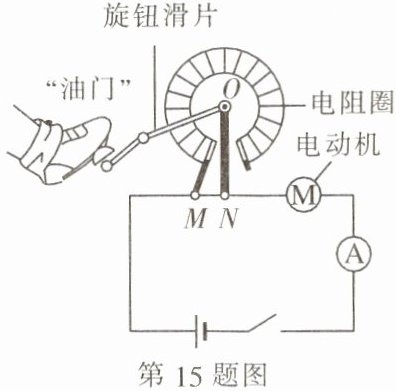

15. 如图为电动汽车“油门”模拟图。脚往下踩“油门”时,滑片绕O点在电阻圈上逆时针转动,此时接入电路的电阻变

小
,电流表的示数变大
。
答案:
小 大

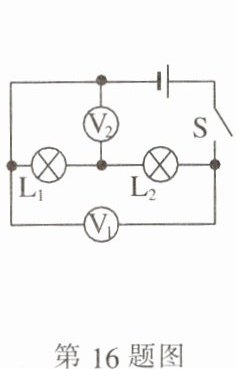

16. 如图所示的电路,闭合开关后,电压表$V_1$的示数为8 V,电压表$V_2$的示数为2.6 V,则灯$L_1$两端的电压为

2.6
V,灯$L_2$两端的电压为5.4
V。
答案:
2.6 5.4

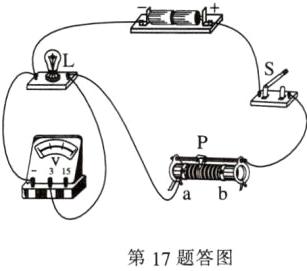

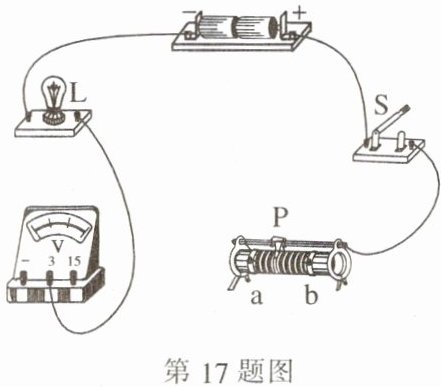

17. 如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求:①电压表测小灯泡两端电压;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯泡变亮。

答案:
如图所示
如图所示

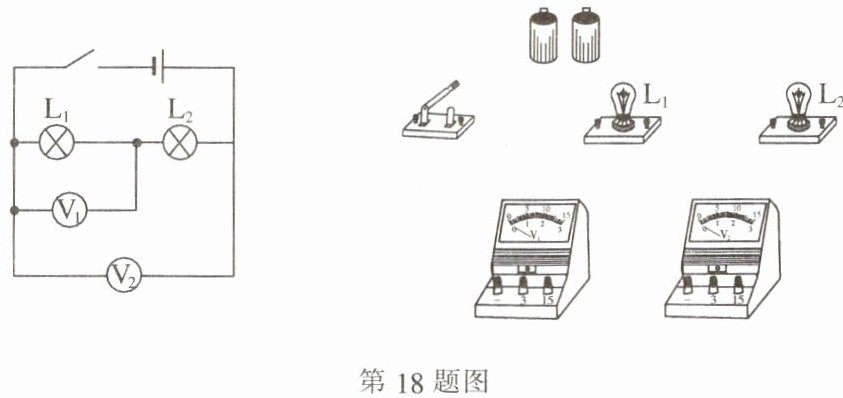

18. 按如图所示的电路图,将实物图用笔画线代替导线连接起来,要求导线不要交叉。

答案:
如图所示
如图所示

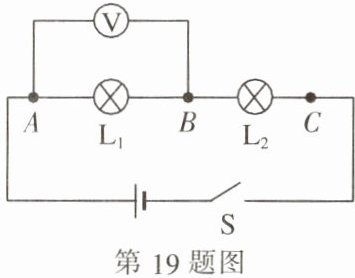

19. (3分)某小组同学利用如图所示的电路探究串联电路中的电压关系。
(1)下列操作不正确的是(
A. 连接电路时,开关S处于断开状态
B. 连接电压表时,试触后再选择合适的测量范围
C. 将电压表接A点的连线转接至C点,测量$L_2$两端电压

(2)测量灯泡两端电压时,两灯突然熄灭,电压表示数变为0,若故障可能是由某个灯泡“短路”或“断路”引起的,则发生故障的灯泡及故障类型是

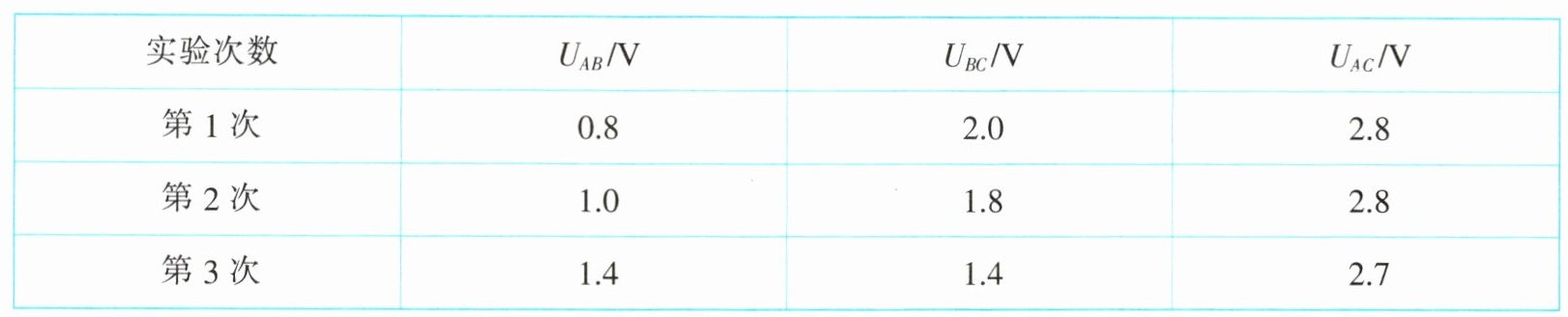

(3)该小组同学用电阻箱代替故障灯泡,继续进行实验,记录数据如下表所示。

分析表中实验数据,在误差允许范围内,可得出的结论是:
(1)下列操作不正确的是(
C
)。A. 连接电路时,开关S处于断开状态
B. 连接电压表时,试触后再选择合适的测量范围
C. 将电压表接A点的连线转接至C点,测量$L_2$两端电压
(2)测量灯泡两端电压时,两灯突然熄灭,电压表示数变为0,若故障可能是由某个灯泡“短路”或“断路”引起的,则发生故障的灯泡及故障类型是
L₂断路
。(3)该小组同学用电阻箱代替故障灯泡,继续进行实验,记录数据如下表所示。
分析表中实验数据,在误差允许范围内,可得出的结论是:
串联电路两端的电压等于各部分电路两端的电压之和
。
答案:
(1)C (2)L₂断路 (3)串联电路两端的电压等于各部分电路两端的电压之和
