《2025年新课程能力培养九年级物理上册人教版》

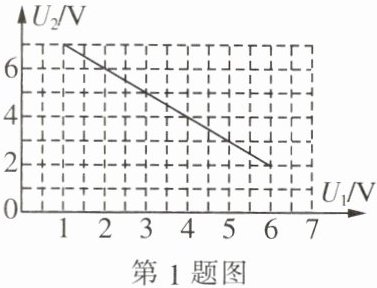

1. 某同学根据实验数据绘制了电阻$R_1和R_2$串联时,电阻$R_2两端的电压U_2随电阻R_1两端的电压U_1$变化的图像,如图所示。请你根据该图像和已有知识判断：当$U_1 = 7.4V$时,$U_2= $0.6$V$。

答案： 1.0.6

2. “探究串联电路的电压关系”实验中,某同学按如图所示连接电路。闭合开关后,用电压表分别测量$U_{ab}$、$U_{bc}$、$U_{ac}$三处电压,关于在实验过程中出现的情况,下列说法正确的是(C)

A.实验中需要两个规格相同的小灯泡
B.测出$U_{ab}$后,保持$b$不动,将$a改接到c$,可以测出$U_{bc}$
C.实验时电压表示数$U_{ab} = U_{ac}$,且不为$0$,可能是$a$、$b$之间发生了断路
D.实验测得$U_{ab} = U_{bc}$,由此可得串联电路中各部分电路两端电压相等

答案： 2.C

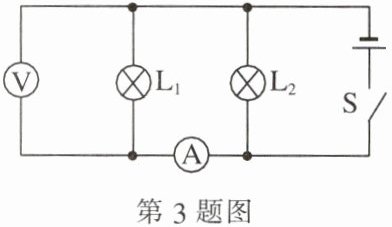

3. 如图所示的电路中,电源电压不变,闭合开关$S$后,灯$L_1$、$L_2$都发光。一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数不变,产生这一现象的原因可能是(D)

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

答案： 3.D

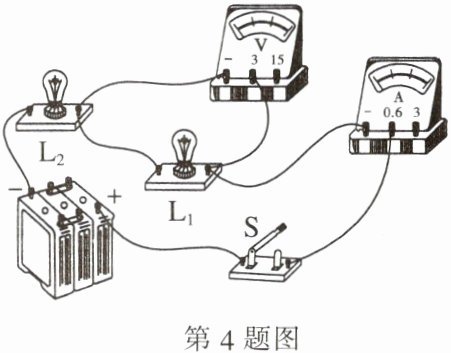

4. 某同学在做电学实验时,连接电路如图所示。闭合开关,灯$L_1$不发光,$L_2$发光,电流表有示数,电压表无示数。电路故障可能是(B)

A.电流表断路
B.电压表短路
C.灯$L_1$断路
D.灯$L_2$短路

答案： 4.B

5. 有$32$个节日小彩灯,串联后接在$220V$的电路里。使用过程中,由于某一灯泡的灯丝烧断而导致全部小彩灯熄灭。请你写出利用电压表找到损坏的小灯泡的简便方法。

答案： 5.将电压表并联在前16只小彩灯两端，若电压表有示数，接近220V，则与电压表并联的小彩灯中有故障灯泡，以此类推。
