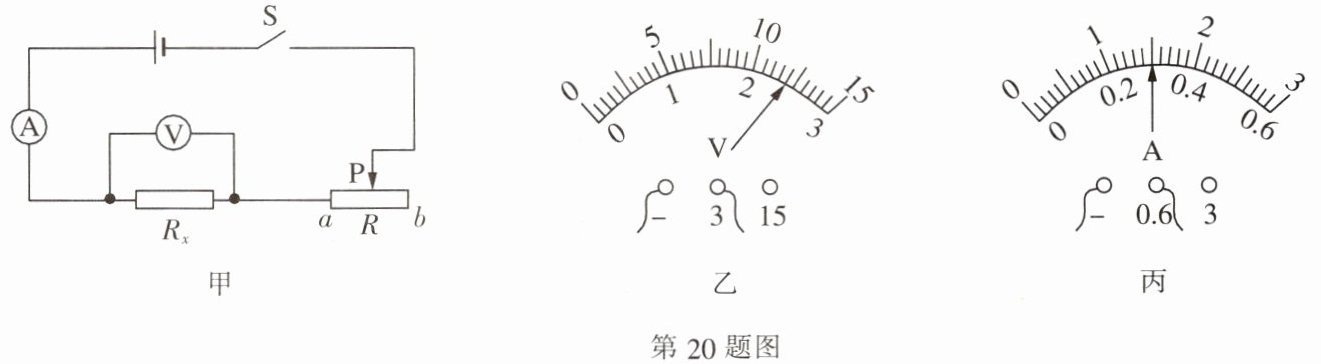

20. (7分)某同学用伏安法测电阻,实验电路图如图甲所示。
(1)该实验的原理是$ R=\frac{U}{I} $。
(2)连接电路时,开关应断开。
(3)按如图甲所示实验电路图正确连接电路,当用开关进行“试触”时,发现电流表的指针迅速摆动到最大刻度,其原因可能是：
①滑动变阻器滑片未移到阻值最大处；②选用电流表的测量范围太小。
(4)他重新按图甲所示的实验电路图正确连接电路,进行实验,某次实验中电压表示数如图乙所示,电流表示数如图丙所示,被测电阻 $ R_{x} = $8$ \Omega $。
(5)若滑动变阻器的最大阻值为 $ R $,被测电阻的阻值为 $ R_{x} $,实验过程中电流表突然烧坏,不能正常使用了,他想出一个方法,应用现有的器材也能测出电阻 $ R_{x} $ 的阻值。
实验步骤如下：
①将滑动变阻器滑到 $ a $ 端,闭合开关 $ S $,读出电压表的读数,记为 $ U $；
②将滑动变阻器滑到b端，闭合开关S，读出电压表的读数为$ U_{1} $；
③读出滑动变阻器的最大值 $ R $；
④则被测电阻 $ R_{x} $ 的阻值： $ R_{x} = $$ \frac{U_{1}R}{U-U_{1}} $(用题中涉及的字母表示)。

答案： （1）$ R=\frac{U}{I} $
（2）断开
（3）①滑动变阻器滑片未移到阻值最大处 ②选用电流表的测量范围太小
（4）8
（5）②将滑动变阻器滑到b端，闭合开关S，读出电压表的读数为$ U_{1} $ ④$ \frac{U_{1}R}{U-U_{1}} $
