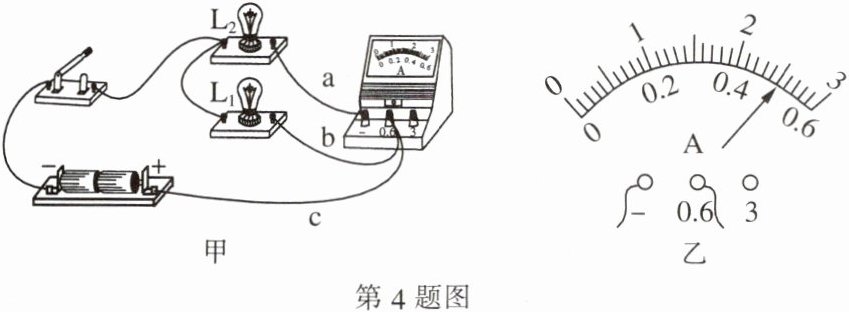

4. 如图所示是用电流表测量电流的实物连接图,图甲中电流表测量的是通过灯泡$L_{2}$的电流；此时电流表的示数如图乙所示,则通过该灯泡的电流为0.5A,如果要用电流表测通过灯$L_1$和$L_2$的总电流,只需要移动b导线。

答案： $L_{2}$ 0.5 b

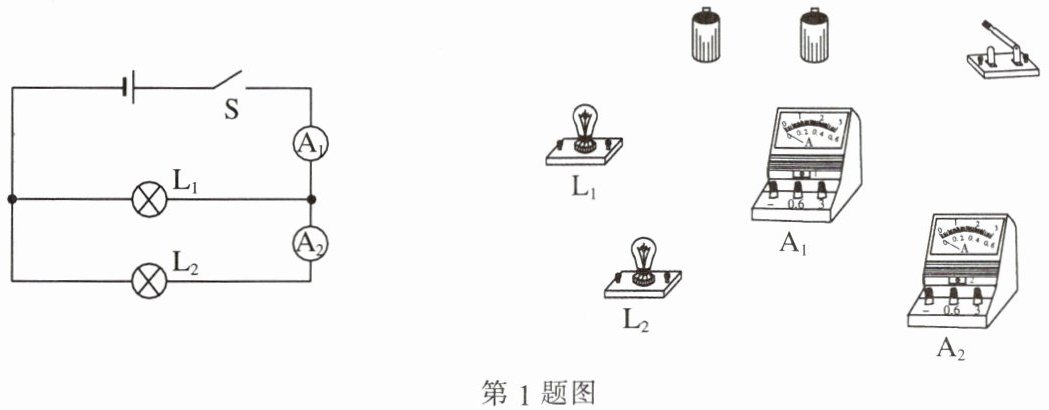

1. 如图所示,请按照电路图将实物图连接起来。

答案：

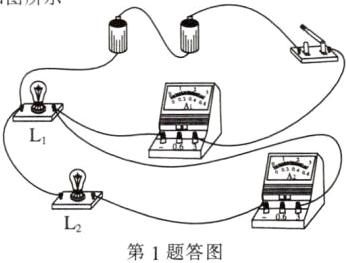

如图所示

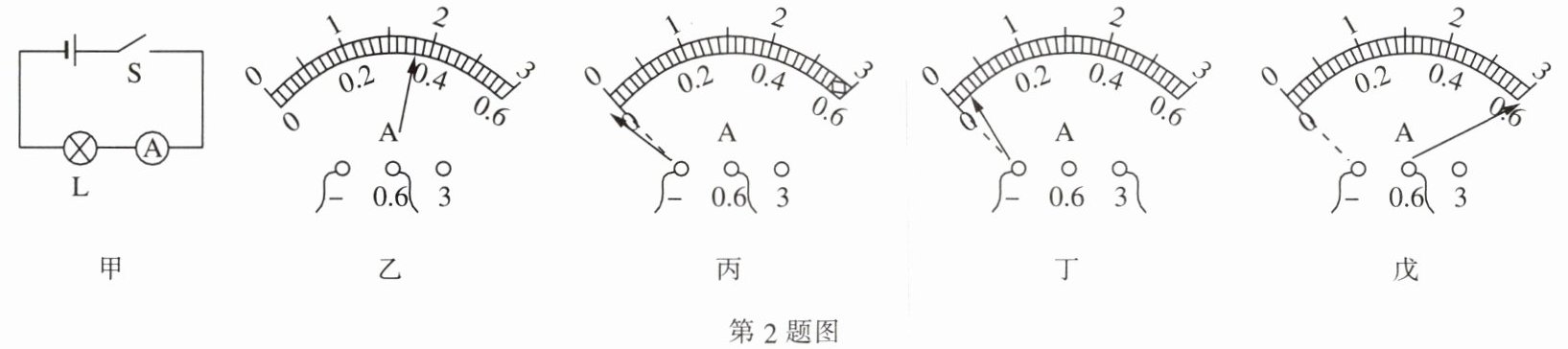

2. 如图所示是电流表测量电路中电流的电路图。

(1) 在连接电路过程中,开关应该断开；为了选定电流表的测量范围,应该先用较大(选填“大”或“小”)的测量范围试触。
(2) 如果电流表示数如图乙所示,则测出的电流是0.36A。若该同学发现同桌读出的电流数据是自己的5倍,请指出同桌错误的原因：选用大测量范围进行读数了。
(3) 小组同学在做“用电流表测电流”的实验中,闭合开关前,小组同学的电流表指针均指在零刻度线处。当闭合开关时,发现电流表指针摆动,分别出现了如图丙、丁、戊所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上。
图丙中的问题是电流表的正、负接线柱接反了；
图丁中的问题是电流表选择的测量范围太大了；
图戊中的问题是电流表选择的测量范围太小了。

答案： （1）断开 大 （2）0.36 选用大测量范围进行读数了 （3）电流表的正、负接线柱接反了 电流表选择的测量范围太大了 电流表选择的测量范围太小了
