《2025年新课程能力培养九年级物理上册人教版》

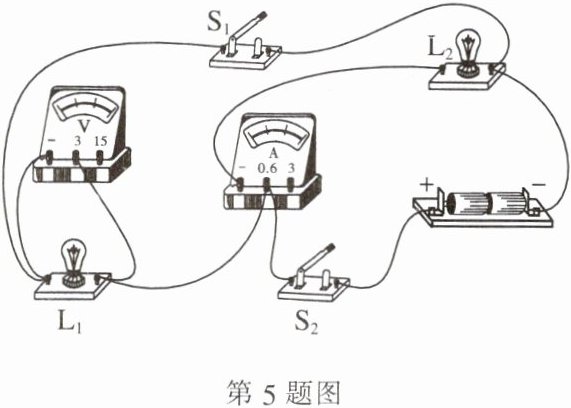

5. 如图所示电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$正常发光,电流表和电压表均有示数。下列关于电路的分析不正确的是(D)

A.灯$L_1$与灯$L_2$并联
B.电压表测量灯$L_1$两端的电压
C.只断开开关$S_1,$灯$L_2$正常发光
D.电流表测量电路的总电流

答案： D

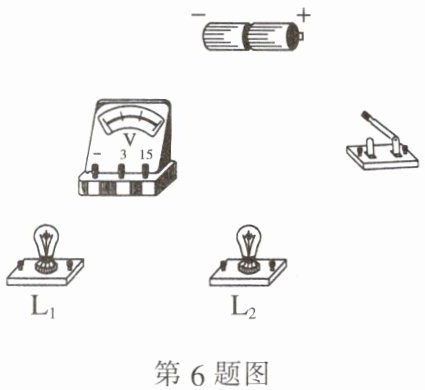

6. 连接电路,要求$L_1、$$L_2$串联,用电压表测灯$L_2$的电压。

答案：
如图所示

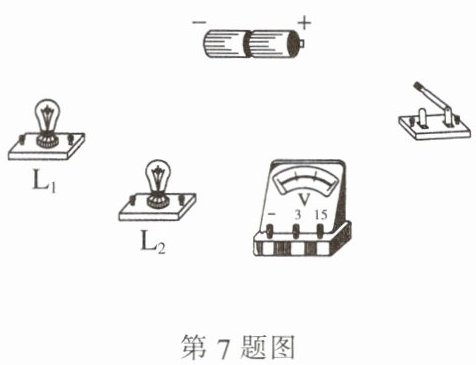

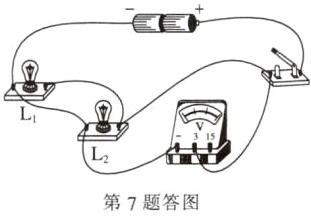

7. 连接电路,要求$L_1、$$L_2$并联,电压表测$L_1$两端电压。

答案：
如图所示

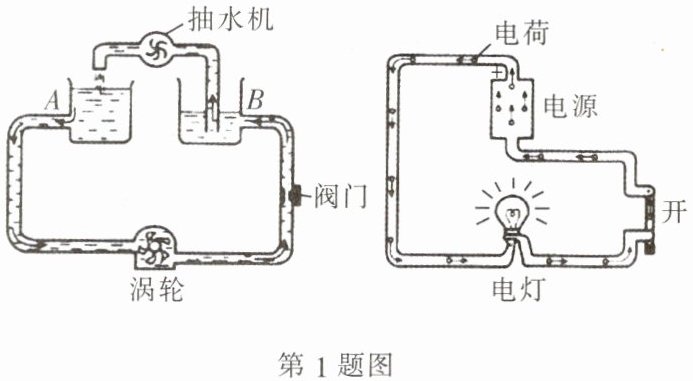

1. 在研究电压的作用时,我们可以引入“水路”同“电路”进行类比。如图所示,将抽水机比作电源,则可将阀门比作开关,将涡轮比作电灯,将水管比作导线,还可将水压比作电压,将水流比作电流。

答案： 开关 电灯 导线 电压 电流

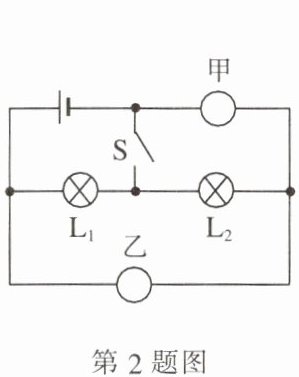

2. 如图所示,要求开关S闭合后,小灯泡$L_1$和$L_2$都能发光,则甲表、乙表分别是(D)

A.电压表；电压表
B.电流表；电流表
C.电流表：电压表
D.电压表；电流表

答案： D
