《2025年新课程能力培养九年级物理上册人教版》

2. 用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压不相等,由此判断两盏电灯的连接方式(A)
A.一定是串联
B.一定是并联
C.串联、并联都有可能
D.无法判断

答案： 2.A

3. 如图所示电路中,闭合开关后,电压表$V_1$、$V_2的示数分别为2V和4V$,则$R_1$两端电压及电源电压分别为(A)

A.$2V$ $6V$
B.$4V$ $2V$
C.$2V$ $4V$
D.$4V$ $6V$

答案： 3.A

4. 如图所示的电路中,闭合开关后,电压表示数跟开关断开时的示数相比,将(B)

A.不变
B.增大
C.减小
D.无法确定

答案： 4.B

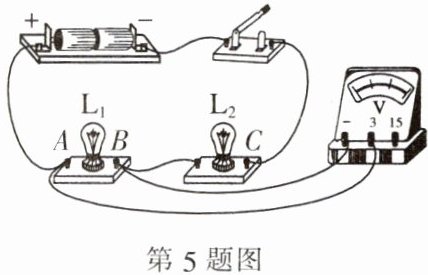

5. 在探究“串联电路的电压关系”时,某同学使用的电路如图所示,他先用电压表正确地测量了灯泡$L_1$两端的电压,为了测量灯泡$L_2$两端的电压,他想将电压表接$A点的那一段导线改接到电路中的C$点,而保持接电压表$B$点的不动。则(C)

A.做法正确,$A点改接到C$点时,电压表与$L_2$是并联的
B.做法不正确,因为$L_2$两端的电压值超出电压表的测量范围
C.做法不正确,因为电压表正、负接线柱接反了
D.以上说法都正确

答案： 5.C

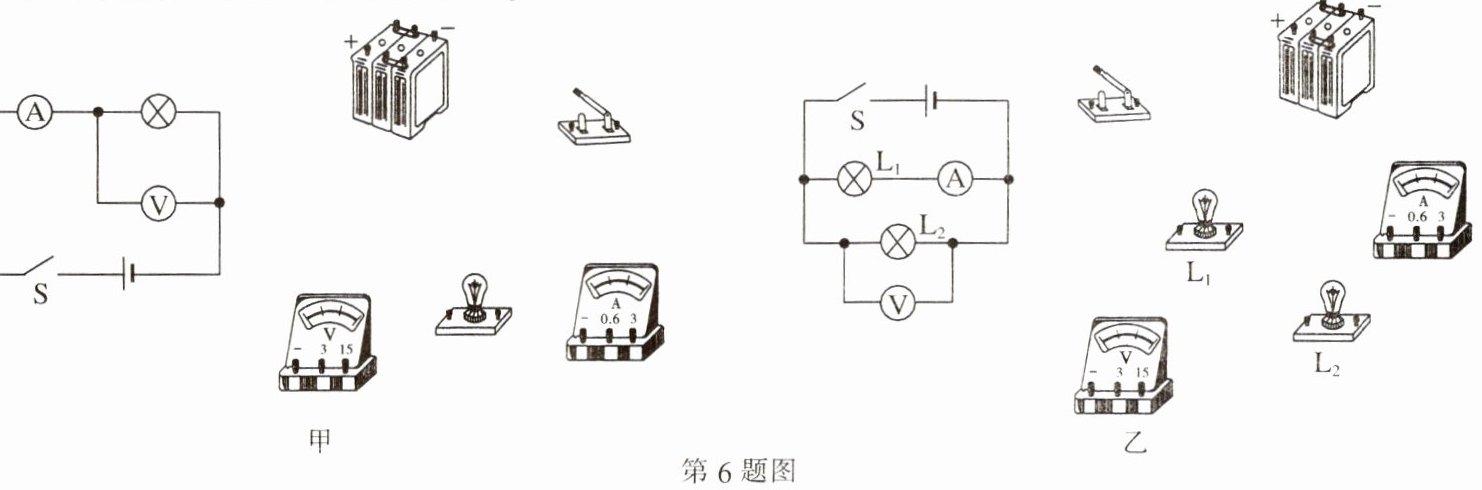

6. 分别按电路图连接实物图。

答案：

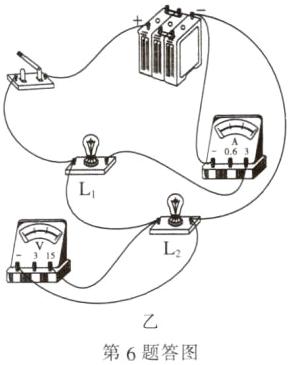

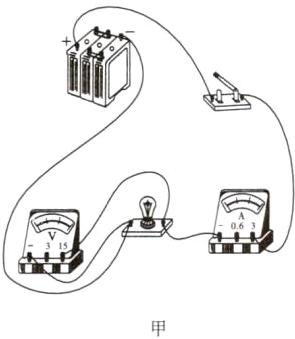

6.如图所示
