《2025年新课程能力培养九年级物理上册人教版》

2. 如图所示的电路,电源电压为$6V$,电压表$V_1的示数为U_1 = 1.5V$,则电压表$V_2的示数U_2= $4.5 V。

答案： 2.4.5 V

3. 探究并联电路中电压的规律
(1) 猜想与假设。

根据电路图,进行猜想：各支路两端电压的大小关系可能是______。猜想的理由：______。
(2) 实验设计。

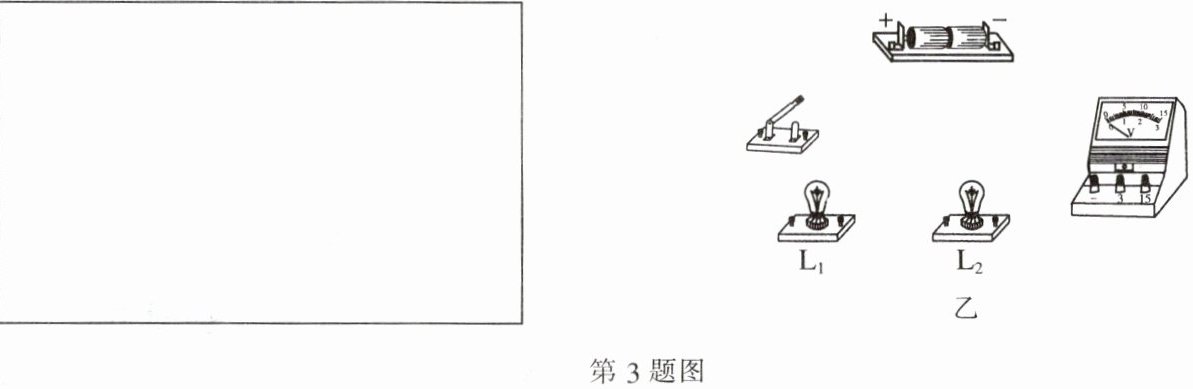

①在方框中设计出实验所需的电路图；

②按测量并联电路两端电压的要求,请用笔画线代替导线连接实物图；
③设计数据记录表格。(略)
(3) 进行实验和收集信息。(略)
(4) 分析与论证。
①分别测出各支路和干路两端电压的大小,并进行比较,初步得出结论；
②换用不同规格的小灯泡,多次实验,得出普遍规律；
③实验结论：______。

答案：
$(1)$ 猜想与假设
各支路两端电压的大小关系可能是$U_{1}=U_{2}$（相等）。
猜想的理由：家庭中用电器（如灯泡等）是并联的，它们两端电压相等（合理即可，比如在一些简单的并联电路示例中看到类似现象等）。

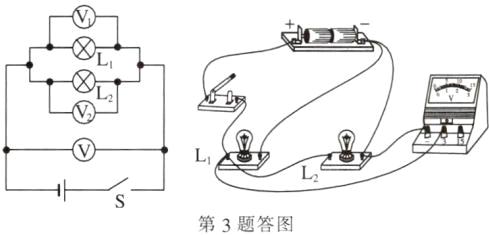

(2)①如图所示 ②如图所示

(4)③并联电路中，各支路两端电压相等

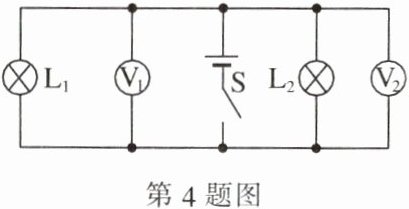

4. 如图所示的电路,电压表$V_1的示数为4.5V$,则电压表$V_2$的示数4.5 V,电源电压是4.5 V。

答案： 4.4.5 V 4.5 V

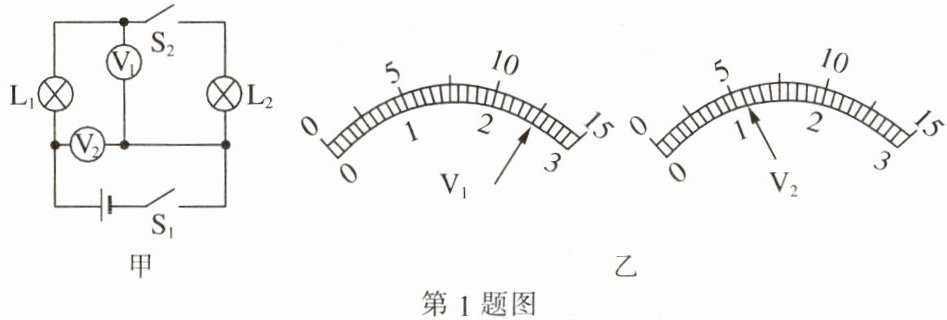

1. 如图甲所示的电路,闭合开关$S_1$、$S_2$,电压表$V_1$、$V_2$的示数如图乙所示。则$L_1$两端的电压是2.5$V$；断开开关$S_2$,电压表$V_1$将会超出测量范围(选填“变为0”“等于电源电压”或“超出测量范围”)。

答案： 2.5 超出测量范围
