《2025年新课程能力培养九年级物理上册人教版》

2. 电阻甲标有“$ 10 \Omega \quad 1 \, A $”,电阻乙标有“$ 20 \Omega \quad 0.8 \, A $”,为保护电路安全,串联后的电源电压最大值为24$ V $,并联后干路电流最大值为1.5$ A $。

答案： 24 1.5

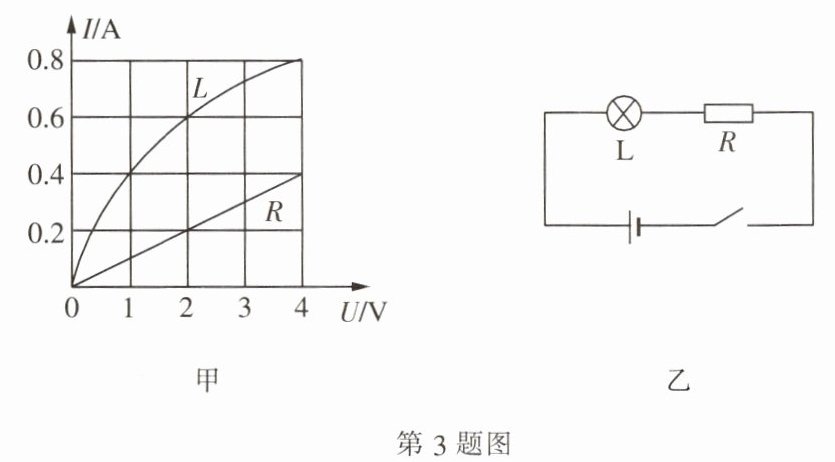

3. 灯泡 $ L $ 和定值电阻 $ R $ 的电流与其电压的关系如图甲所示,则定值电阻 $ R $ 的阻值为10$ \Omega $,若将它们串联在如图乙所示电路中,当电流为 $ 0.6 \, A $ 时,电源电压为8$ V $。

答案： 10 8

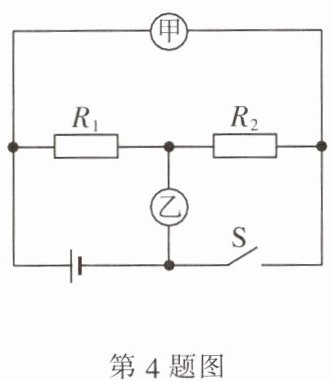

4. 如图所示电路,电源电压不变,$ R_1 = 12 \Omega $,$ R_2 = 6 \Omega $,当开关 $ S $ 闭合,甲、乙都是电压表时,两表的示数之比 $ U_{甲} : U_{乙} = $3:1；当开关 $ S $ 断开,甲、乙都是电流表时,两表的示数之比 $ I_{甲} : I_{乙} = $2:3。

答案： 3:1 2:3

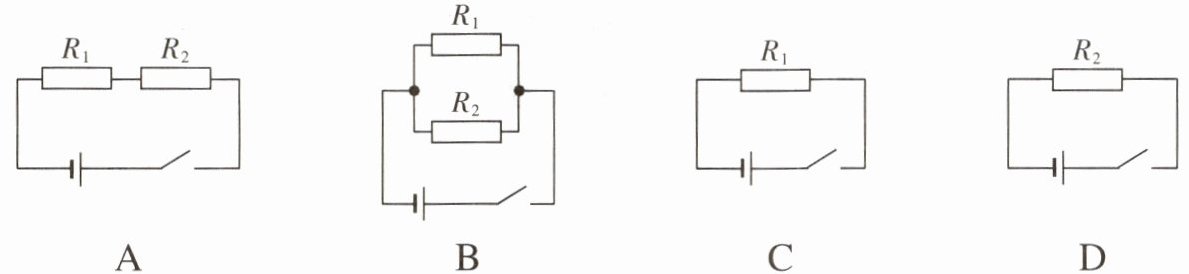

5. 现有两个电阻 $ R_1 $、$ R_2 $,且 $ R_1 ＞ R_2 $,如图中电路总电阻值最大的是(A)

答案： A

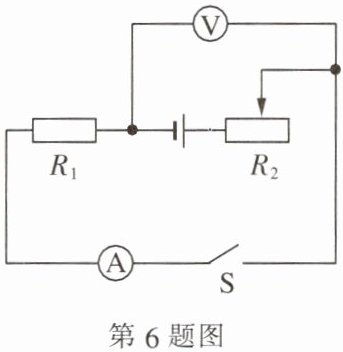

6. (多选)如图所示的电路中,电源电压不变,$ R_1 $ 为定值电阻,开关 $ S $ 闭合后,滑动变阻器的滑片向右移动时,下列分析正确的是(BC)

A.电流表示数变小,电压表示数变大
B.电流表示数变小,电压表示数变小
C.电压表与电流表示数之比不变
D.电压表与电流表示数之比变大

答案： BC

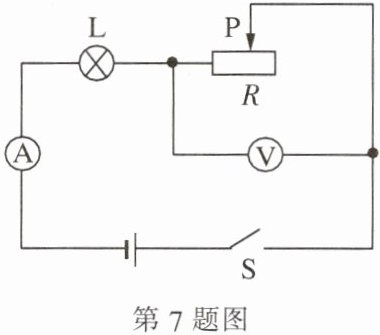

7. (多选)如图所示,把标有“$ 6 \, V \quad 0.5 \, A $”的小灯泡 $ L $ 与最大阻值为 $ 50 \Omega $ 的滑动变阻器 $ R $ 连接在电压恒为 $ 18 \, V $ 的电源上,不考虑灯丝电阻随温度的变化,电流表和电压表选择的测量范围分别为“$ 0 \sim 0.6 \, A $”和“$ 0 \sim 15 \, V $”,在保证电路安全的情况下,下列说法正确的有(ACD)

A.小灯泡 $ L $ 的电阻为 $ 12 \Omega $
B.当电流表的示数为 $ 0.4 \, A $ 时,电压表的示数为 $ 4.8 \, V $
C.为了保证电路安全,该电路中电流的最大值为 $ 0.5 \, A $
D.为了保证电路安全,滑动变阻器允许接入电路的最小阻值是 $ 24 \Omega $

答案： ACD
