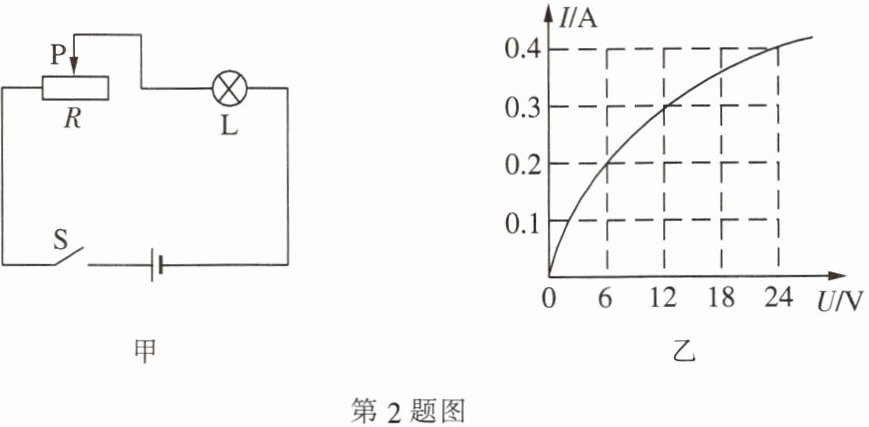

2. 图甲是可调亮度的台灯的电路图,图乙是通过灯泡 $ L $ 的电流与其两端电压的关系图像。则当灯泡两端电压为 $ 24 \, V $ 时,通过灯丝的电流为0.4$ A $,当灯泡两端的电压是 $ 12 \, V $ 时,灯泡的电阻为40$ \Omega $。

答案： 0.4 40

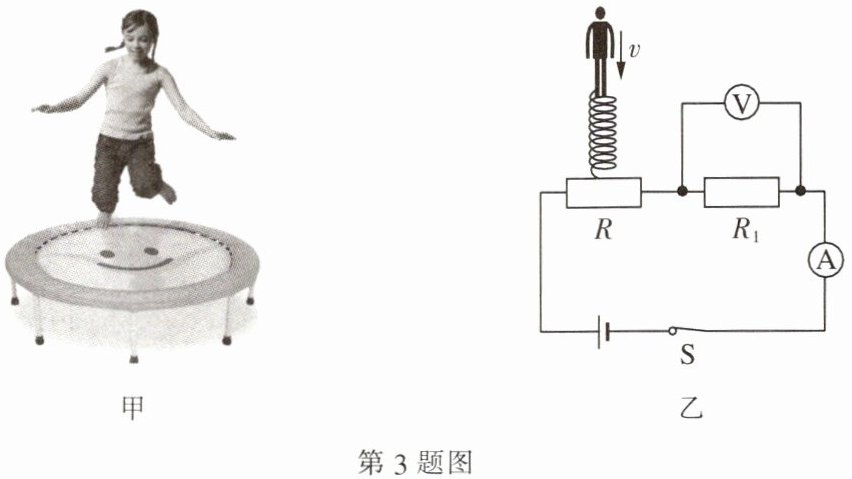

3. 如图甲所示,某健身俱乐部通过压力传感器获取运动者的运动数据,其工作原理如图乙所示。电源电压不变,$ R_1 $ 为定值电阻,压力传感器 $ R $ 的阻值随压力增加而减小。在人从与蹦床接触至下落到最低点的过程中,下列说法中正确的是(B)

A.压力传感器 $ R $ 的阻值变大
B.电流表的示数逐渐变大
C.电压表的示数逐渐变小
D.电压表与电流表比值逐渐变大

答案： B

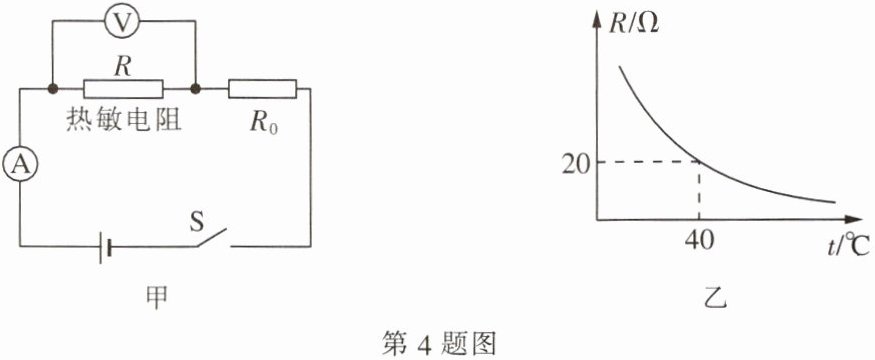

4. (多选)如图甲所示,电源电压恒为 $ 6 \, V $,$ R $ 为热敏电阻,其阻值随温度变化如图乙所示,$ R_0 $ 是阻值为 $ 10 \Omega $ 的定值电阻,闭合开关 $ S $,通过分析,下列说法正确的是(AC)

A.$ R_0 $ 有保护电路的作用
B.温度升高时,电压表的示数会变大
C.温度为 $ 40 ^ { \circ } C $ 时,电流表的示数为 $ 0.2 \, A $
D.温度降低时,电压表与电流表示数的比值会变小

答案： AC
