《2025年新课程能力培养九年级物理上册人教版》

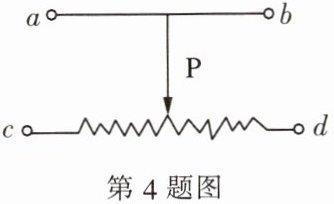

4. 将如图所示的滑动变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确(B)

A.a和b
B.a和c
C.c和d
D.b和d

答案： B

5. 下列说法中不正确的是(D)
A.滑动变阻器在一定范围内可以连续改变连入电路的阻值,但不能读出阻值
B.电阻箱不可以连续地改变连入电路的阻值,但可以读出阻值
C.要使变阻器能改变通过用电器的电流,必须将它与用电器串联
D.滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样

答案： D

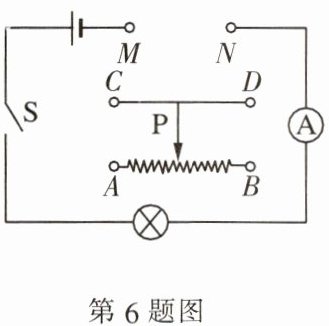

6. 如图所示,闭合开关,若将滑片P向D端滑动,电流表示数变大,正确的接法有两种：将变阻器C、B两个接线柱接在M、N之间；或将变阻器的D、B两个接线柱接在M、N之间。

答案： C、BD、B

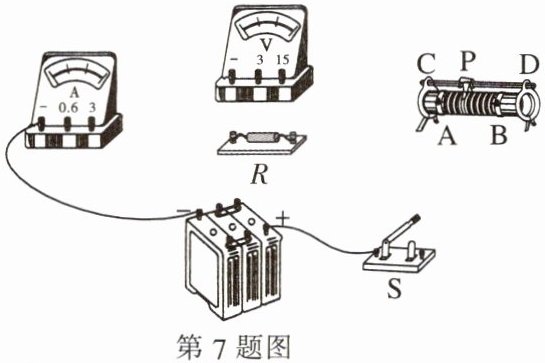

7. 请连接实物图。要求：电流表测量定值电阻的电流,电压表测量电阻两端的电压,滑动变阻器向D端滑动时,电路中的电流变小。

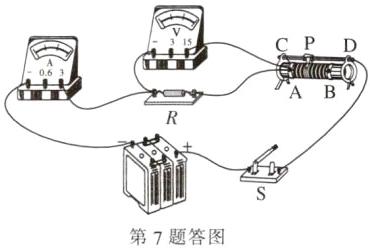

答案：
如图所示

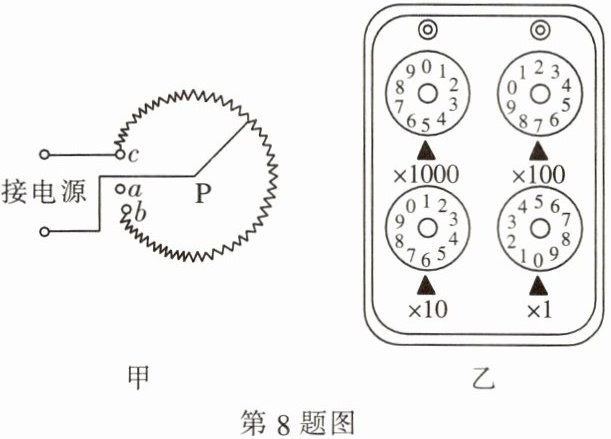

8. 如图甲所示,若要使图中阻值变大,滑片P应该顺(选填“顺”或“逆”)时针旋转；如图乙所示,电阻箱的示数是5760Ω。

答案： 顺　5760

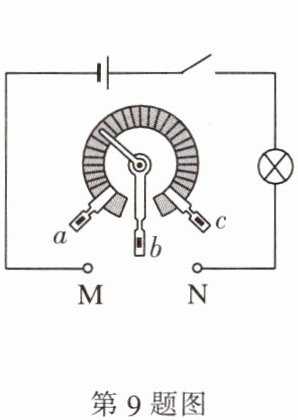

9. 学习完“练习使用滑动变阻器”后,某同学从网上买了一个合适规格的电位器,准备制作一个简易的调光台灯。如图所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的b和c两个接线柱分别与电路中的M、N两点相连,闭合开关后,旋转旋钮,台灯不能(选填“能”或“不能”)完全熄灭。

答案： b　c　不能
