5. 阅读下列短文,回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻,其阻值随温度的变化而变化,如图甲所示为某型号热敏电阻的实物图。阻值随温度升高而变小的,称为负温度系数热敏电阻；阻值随温度升高而变大的,称为正温度系数热敏电阻。利用热敏电阻的特性做成的温度计,叫作热敏电阻温度计。

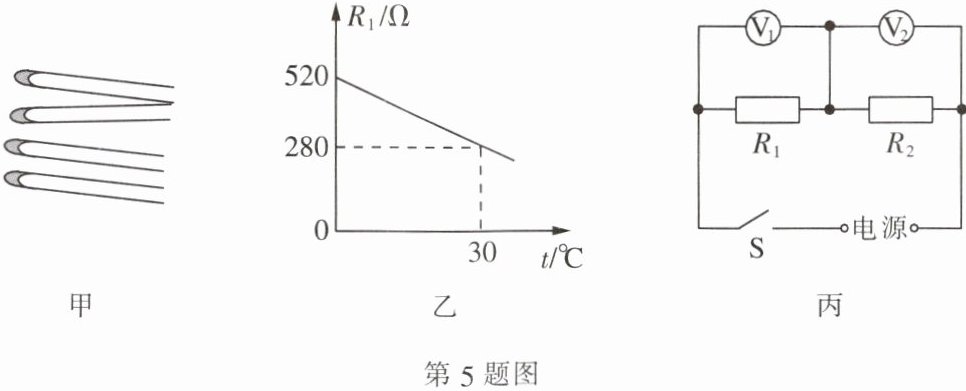

如图乙所示为热敏电阻 $ R_1 $ 的阻值随温度 $ t $ 变化的图像(为方便计算,已将图线作了近似处理)。图丙是用 $ R_1 $ 做测温探头的某热敏电阻温度计的电路图,其中电源电压可在 $ 0.60 \sim 1.20 \, V $ 之间调节,$ R_2 $ 为定值电阻,阻值为 $ 100 \Omega $。该电路的工作原理：当保持通过 $ R_1 $ 的电流不变时,$ R_1 $ 两端的电压随电阻均匀变化(即随温度均匀变化),故只需将电压表 $ V_1 $ 表盘的刻度改成相应的温度刻度,就可以直接从 $ V_1 $ 表盘上读出温度值。测量时,将 $ R_1 $ 放入待测温度处,闭合开关,调节电源电压,使 $ V_2 $ 表的示数保持 $ 0.20 \, V $ 不变(即电路中的电流保持 $ 2 \, mA $ 不变),再从 $ V_1 $ 表盘上读出待测温度 $ t $。

(1) 热敏电阻 $ R_1 $ 是负(选填“正”或“负”)温度系数热敏电阻。在标准大气压下,将 $ R_1 $ 放入冰水混合物中时,$ R_1 $ 的阻值是520$ \Omega $。
(2) 测温时,保持 $ R_2 $ 两端电压为 $ 0.20 \, V $,$ R_1 $ 两端的电压随温度升高而变小(选填“变大”“变小”或“不变”)。
(3) 某次测温时,$ V_1 $ 表盘上显示的温度是 $ 20 ^ { \circ } C $,此时电源电压为0.92$ V $。

答案： （1）负 520 （2）变小 （3）0.92
