8.(江西)生活中常用干电池作为电源,它是提供电压的装置,电压是电路中形成电流的原因。

答案： 电源　电流　点拨:电源是提供电能的装置，将其他形式的能转化为电能，生活中常用干电池作为电源;电压是电路中形成电流的原因。

9.(吉林)某调光台灯简化电路图如图 10 所示,电源电压保持不变。为使台灯变亮,滑片应向A端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器短路。

答案： A　短路　点拨:由题图可知，台灯与滑动变阻器串联，当滑动变阻器的电阻变小时，电路中的总电阻变小，电流变大，台灯变亮，所以滑动变阻器滑片应向A端移动;由题意可知，台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，说明滑动变阻器的电阻没有变化且接入电路的阻值很小，所以电路发生的故障可能是滑动变阻器短路。

10.(青海)“飞天”兴趣小组设计了如图 11 所示的头盔两侧照明灯电路图,其电路连接方式为并联,照明灯两端的电压相同(选填“相同”或“不同”)。

答案： 并　相同　点拨:由题图可知，两只照明灯工作时互不影响，灯L₁和L₂是并联的;由并联电路的电压规律可知，两灯并联时两端的电压相同。

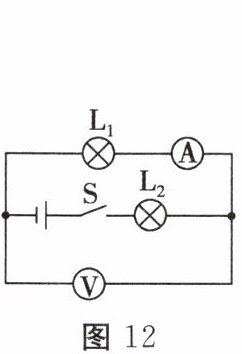

11.(成都)如图 12 所示电路,开关 S 闭合后,两灯均发光,电压表测的是灯$ L_1 $(选填“$ L_1 $”或“$ L_2 $”)两端电压。一段时间后,两灯均熄灭,但电压表有示数且示数较大,电流表无示数,则故障可能是$ L_1 $ 断路(选填“$ L_1 $ 短路”“$ L_1 $ 断路”或“$ L_2 $ 断路”)。

答案： L₁　L₁断路　点拨:如题图所示电路，小灯泡L₁和L₂的连接方式为串联，电压表测量L₁两端的电压。一段时间后，两灯均熄灭，但电压表有示数且示数较大，电流表无示数，电路中无电流，电压表两接线柱到电源是通路，导致这种电路故障的原因可能是L₁断路。

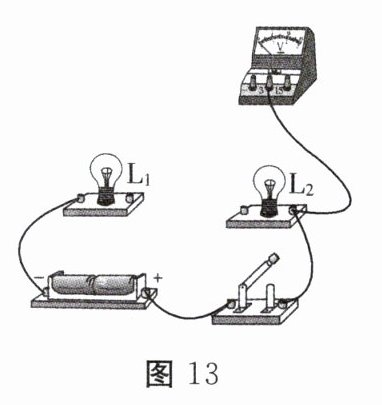

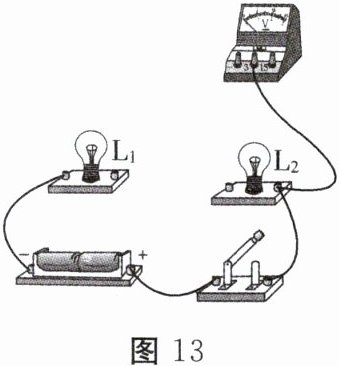

12.(贵州)如图 13 所示是未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联,电压表测量小灯泡 $ L_2 $ 两端电压,导线不能交叉。

答案：
如答图所示。

13.(襄阳)某物理兴趣小组在“探究导体电阻大小与导体长度的关系”实验中,他们在如图 14 所示电路中的 A、B 两点间接入待研究的电阻丝,电源电压恒定。忽略温度变化对电阻丝电阻的影响,待用电阻丝的规格如表格所示。

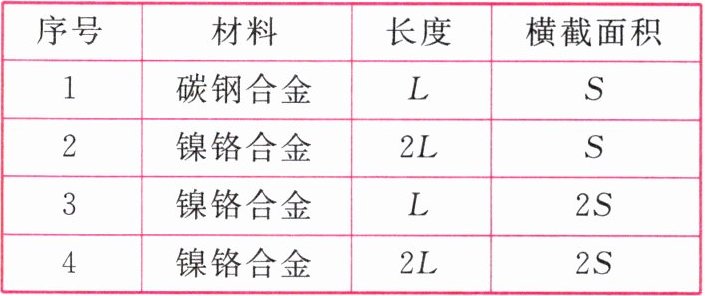

|序号|材料|长度|横截面积|
|1|碳钢合金|L|S|
|2|镍铬合金|2L|S|
|3|镍铬合金|L|2S|
|4|镍铬合金|2L|2S|

(1)他们应选择序号为3、4的两根电阻丝来研究。
(2)从表中所给电阻丝的规格看,还可以用这些电阻丝来做另一个探究实验,即探究导体电阻大小与导体横截面积的关系,这次你应该选择序号为2、4的两根电阻丝来做实验。

答案：
(1)3、4　
(2)横截面积　2、4 点拨:
(1)要研究导体电阻与导体长度的关系，应控制导体材料和横截面积相同，但长度不同，所以应选择序号为3、4的两根电阻丝。
(2)导体的电阻与导体的材料、长度和横截面积有关。若要研究导体电阻与导体材料的关系，需要选择长度和横截面积相同、材料不同的电阻丝，表格中没有符合条件的电阻丝。若要研究导体电阻与导体横截面积的关系，需要选择材料和长度相同、横截面积不同的电阻丝，符合条件的是序号为2、4的两根电阻丝。

14.(广东)探究串联电路中电压的规律。

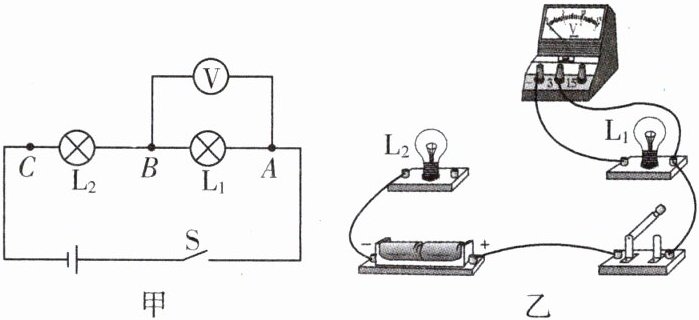

(1)根据图 15 甲所示的电路图,用笔画线代替导线将图 15 乙所示电路连接完整。

(2)连接电路时,开关应处于____状态。
正确连接电路后,闭合开关,若灯 $ L_2 $ 断路,则 $ L_1 $ 两端____(选填“有”或“无”)电压。

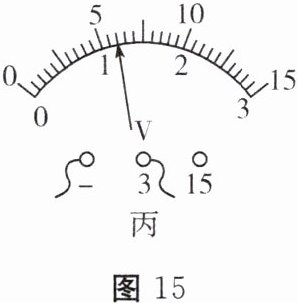

(3)用电压表分别测出电压 $ U_{AB} $、$ U_{BC} $ 和 $ U_{AC} $。其中测 $ U_{AB} $ 时,电压表的示数如图 15 丙所示,示数为____V。接着更换不同规格的灯泡并多次实验,数据记录见下表。

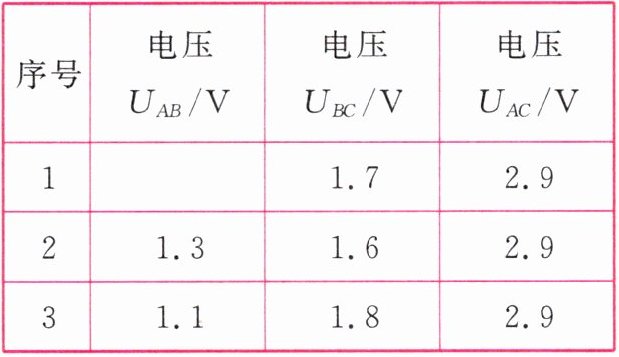

|序号|电压 $ U_{AB} / V $|电压 $ U_{BC} / V $|电压 $ U_{AC} / V $|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|

①分析表中数据,得到初步结论：串联电路两端的总电压等于各部分电路两端电压____。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。

答案：

(1)如答图所示。
(2)断开　无　
(3)1.2　①之和　②改变电源电压并多次实验 点拨:
(1)如题图甲所示，电流从电池的正极流出，经过开关、灯泡L₁、灯泡L₂回到负极，故用一根导线将灯泡L₂的右端接线柱和灯泡L₁的左端接线柱相连，如答图所示。
(2)为了保护电路，连接电路时，开关需要断开;闭合开关，两灯泡串联，若灯泡L₂断路，则电路中没有电流，灯泡L₁ 两端无电压。
(3)电压表的示数如题图丙所示，电压表的测量范围是0~3V，分度值为0.1V，故示数为1.2V;①分析题表中的数据可得出结论:串联电路电源两端的电压等于各用电器两端电压之和。②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验，此外，还可以更换电压不同的电源多次实验，避免结论的偶然性。
