《2025年三维数字课堂九年级物理上册人教版》

6. 串联电路和并联电路是电学中的两种基本电路。通过你的观察,学校里的路灯是并联的,教室里的吊扇调速器与吊扇之间是串联的；一般家庭中都要安装照明灯和其他用电器,使用时互不影响,它们是并联的。

答案： 并　串　并

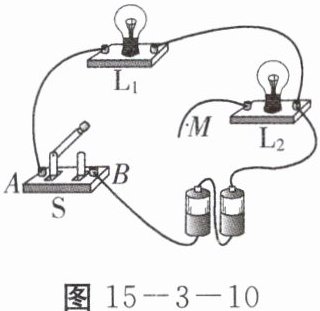

7. 如图 15-3-10 所示,某同学要连接由灯$ L_1 $和灯$ L_2 $组成的并联电路。若开关 S 要同时控制两盏灯,应将导线的 M 端接到图中______点；若开关 S 只控制灯$ L_1,$则导线的 M 端应该接到图中的______点。(均选填“A”或“B”)

A；B

答案： A　B

8. 如图 15-3-11 所示,当开关都闭合时两灯组成并联电路,则 A 处是电源,B 处是开关。(均选填“电源”或“开关”)

答案： 电源　开关

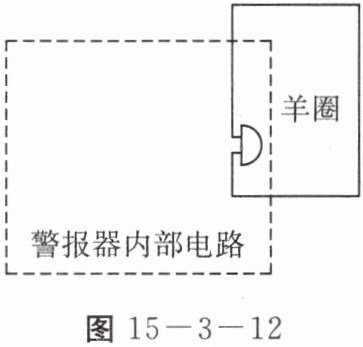

9. 一位工程师要为养羊人设计一个羊圈警报器,要求是用细导线将羊圈围住,合上开关,当羊在圈内吃草时,电路中只有指示灯亮而电铃不响；当有羊碰断了圈住羊圈的细导线跑到圈外时,电铃便会响起来,养羊人能及时发现。图 15-3-12 中已画出部分电路,请你帮他把电路补充完整。

答案：
如答图所示。
　　　　　

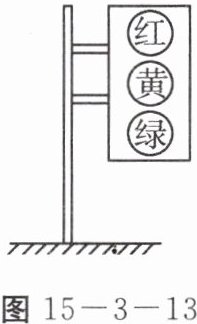

1. 【实际应用】如图 15-3-13 所示为路口交通指示灯的示意图,指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断(B)

A.红灯、黄灯、绿灯是串联的
B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联

答案： B　点拨:在交通指示灯的电路中，三种颜色的灯可以单独工作，故三灯属于并联。

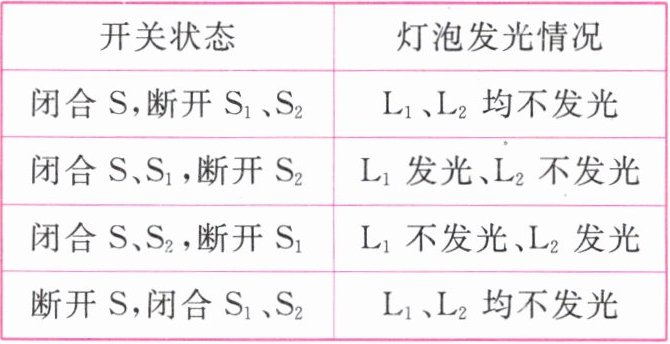

2. 【实验操作】请根据下表中给出的信息,用笔画线代替导线将图 15-3-14 中实物电路补充连接成完整电路。

|开关状态|灯泡发光情况|
|闭合 S,断开$ S_1、$$S_2$|$L_1、$$L_2 $均不发光|
|闭合 S、$S_1,$断开$ S_2$|$L_1 $发光、$L_2 $不发光|
|闭合 S、$S_2,$断开$ S_1$|$L_1 $不发光、$L_2 $发光|
|断开 S,闭合$ S_1、$$S_2$|$L_1、$$L_2 $均不发光|

答案：
如答图所示。
　　　　　
　点拨:由题意，可得L₁与L₂并联,S在干路上,S₁控制支路中的L₁,S₂控制支路中的L₂。
