1. 请在虚线框中,将图 1 的实物电路画成电路图。

答案：
1. 如答图所示。

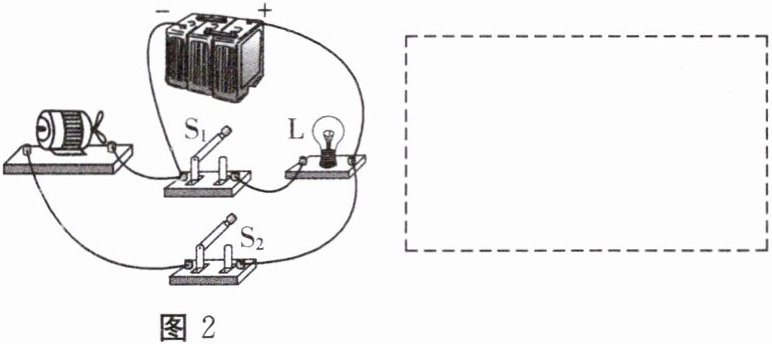

2. 在虚线框里画出如图 2 所示实物图对应的电路图。

答案：
2. 如答图所示。

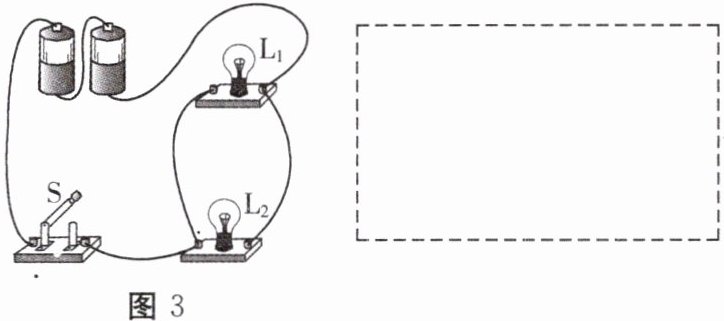

3. 请根据如图 3 所示实物图,在虚线框内画出对应的电路图。

答案：
3. 如答图所示。

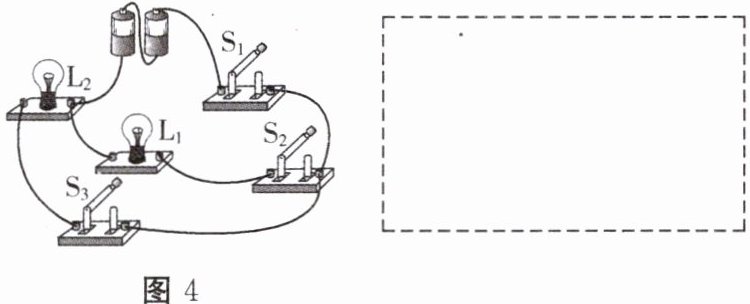

4. 在虚线框内画出与图 4 所示实物图对应的电路图。

答案：
4. 如答图所示。

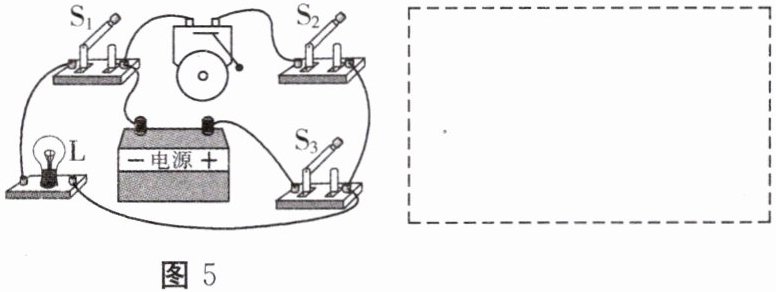

5. 在虚线框内画出与图 5 所示实物图对应的电路图。

答案：
5. 如答图所示。

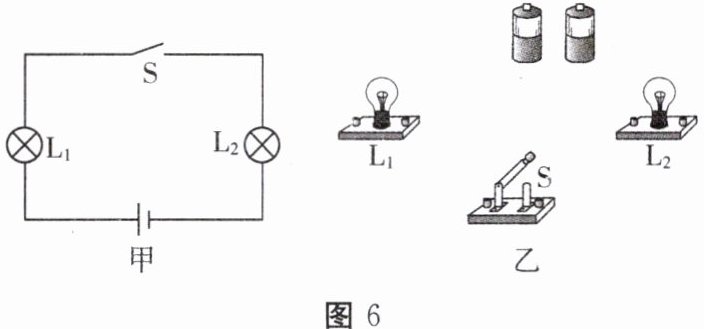

6. 如图 6 所示,按图甲电路图连接图乙的实物图。

答案：
6. 如答图所示。

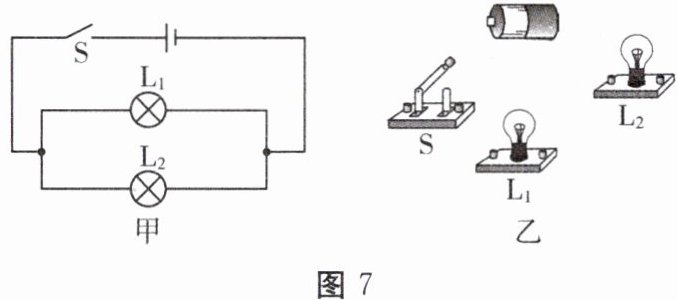

7. 根据如图 7 甲所示的电路图用笔画线表示导线将如图 7 乙所示的实物元件连接起来。

答案：
7. 如答图所示。

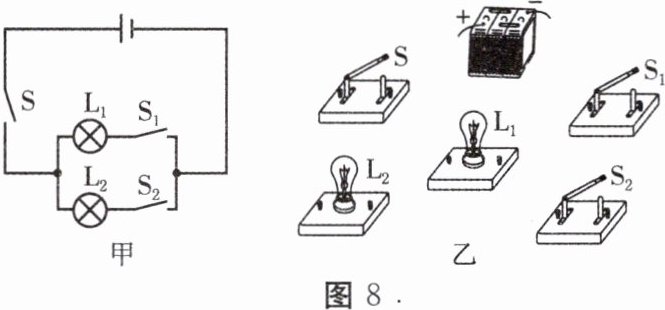

8. 依据图 8 甲中电路图把图 8 乙中各实物连接起来。

答案：
8. 如答图所示。

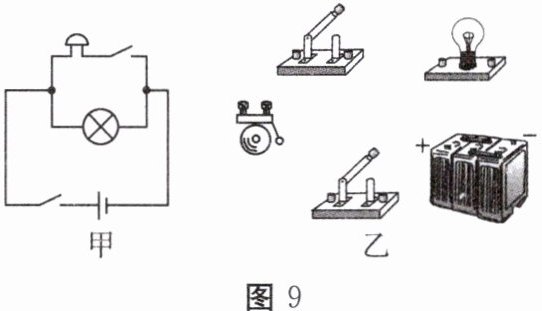

9. 根据如图 9 甲所示的电路图,用笔画线表示导线,将如图 9 乙所示的元件连接起来。

答案：
9. 如答图所示。

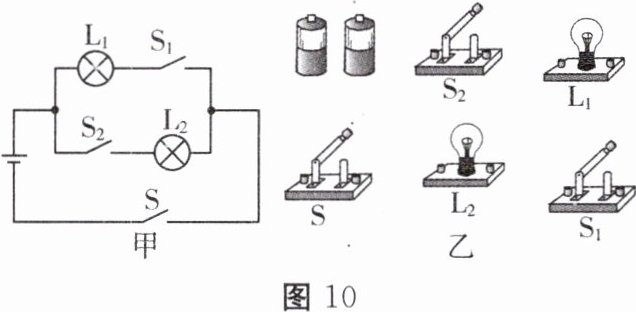

10. 根据如图 10 甲所示的电路图,用笔画线代替导线,连接图 10 乙所示的实物。

答案：
10. 如答图所示。
