《2025年三维数字课堂九年级物理上册人教版》

1. 滑动变阻器的滑片滑动时,接入电路的电阻发生变化的原因是(D)
A.加在电阻丝两端的电压发生变化
B.电阻丝的粗细发生变化
C.通过变阻器的电流发生变化
D.被连入电路的那部分电阻丝的长度发生变化

答案： D

2. 关于滑动变阻器和电阻箱的下列说法中,正确的是(D)
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能知道接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能改变所在电路的电流大小

答案： D

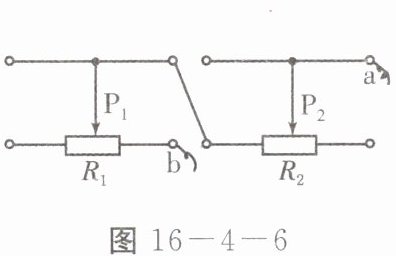

3. 将两只滑动变阻器串联起来,如图 16 - 4 - 6 所示,把 a、b 接入电路后,要使两只变阻器的总电阻最大,则 $ P_1 $、$ P_2 $ 的位置应是(A)

A.$ P_1 $ 放在最左端,$ P_2 $ 放在最右端
B.$ P_1 $ 放在最右端,$ P_2 $ 放在最左端
C.$ P_1 $ 放在最右端,$ P_2 $ 放在最右端
D.$ P_1 $ 放在最左端,$ P_2 $ 放在最左端
]

答案： A

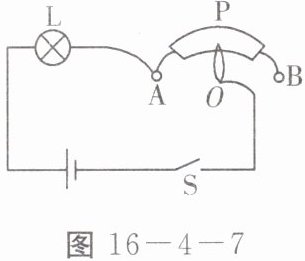

4. 小林拆开了他家的调光台灯,发现其电路是由灯 L 跟一个电位器串联组成的,电路图如图 16 - 4 - 7 所示。闭合开关 S,电位器的滑片 P 由 A 滑向 B,下列说法正确的是(D)
A.电位器接入电路中的电阻不变
B.灯 L 会变亮
C.电位器中的电流变大
D.灯 L 和电位器中的电流始终相等

答案： D　点拨:当滑片P由A滑向B时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，电路中的电流变小，灯泡亮度变暗，故ABC错误；由电路图可知，灯泡和滑动变阻器串联，所以电流始终相等，故D正确。

5. 如图 16 - 4 - 8 所示,在保证安全的情况下,肯定能用滑动变阻器调节小灯泡由亮到灭的是(D)
]

答案： D　点拨:图A中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起灯泡短路，实现灯泡由亮到灭，但不安全，故A错误；图B中滑动变阻器与灯泡串联，当滑片P左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭，故B错误；图C中灯泡和滑动变阻器左侧的电阻丝被短路，当滑片P滑到右端时，会引起电源短路，故C错误；图D中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，故D正确。

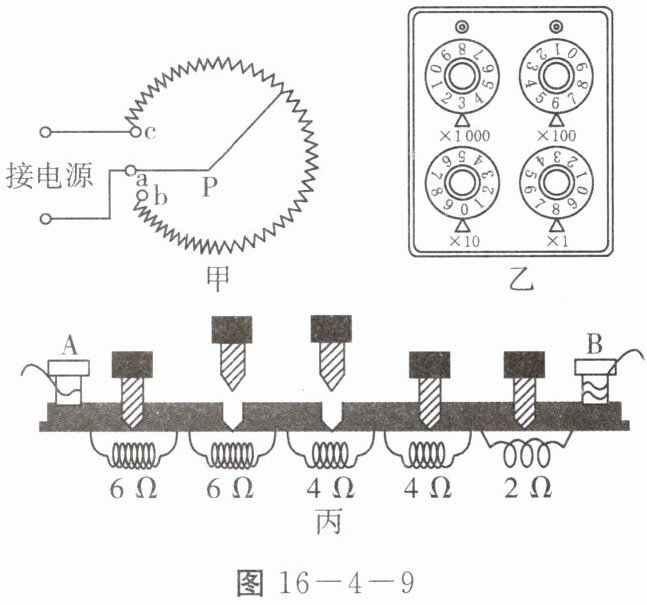

6. 如图 16 - 4 - 9 甲所示,若要使图中电阻变大,滑片 P 应该$ \underline{顺时针}($选填“顺时针”或“逆时针”)旋转；如图 16 - 4 - 9 乙所示电阻箱的示数是$ \underline{ 3608} Ω；$如图 16 - 4 - 9 丙所示是插入式电阻箱的结构示意图,则此时 A、B 两个接线柱之间的电阻是$ \underline{ 10} Ω。$
]

答案： 顺时针　3608　10
