《2025年三维数字课堂九年级物理上册人教版》

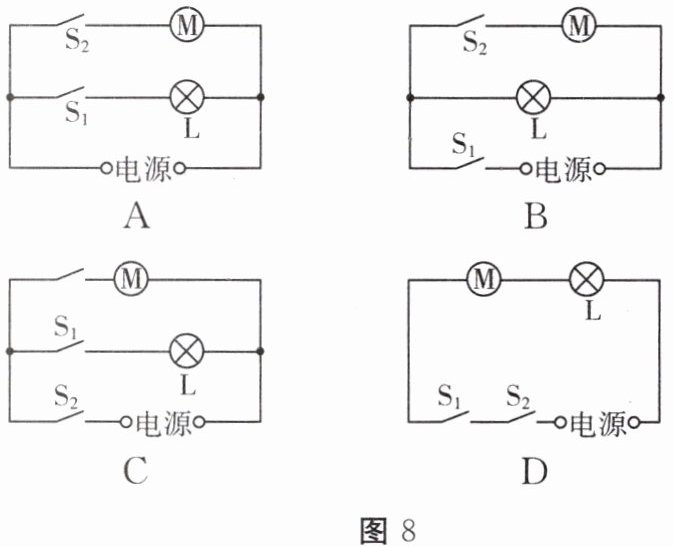

6.(重庆)家用电动窗帘的电路主要由电源指示灯 L 和电动机 M 组成。先闭合开关$ S_1,$电源指示灯 L 亮；再闭合开关$ S_2,$电动机 M 工作拉动窗帘。当$ S_1 $断开时,电动机 M 不能工作。如图 8 所示电路中符合要求的电路是(B)

答案： 6.B 点拨:根据题意，可知开关S₂只控制电动机M，指示灯L和电动机M可以各自独立工作，这说明指示灯L与电动机M并联，开关S₁断开时指示灯L和电动机M都不能正常工作，这说明S₁在干路中，故B正确，ACD错误。

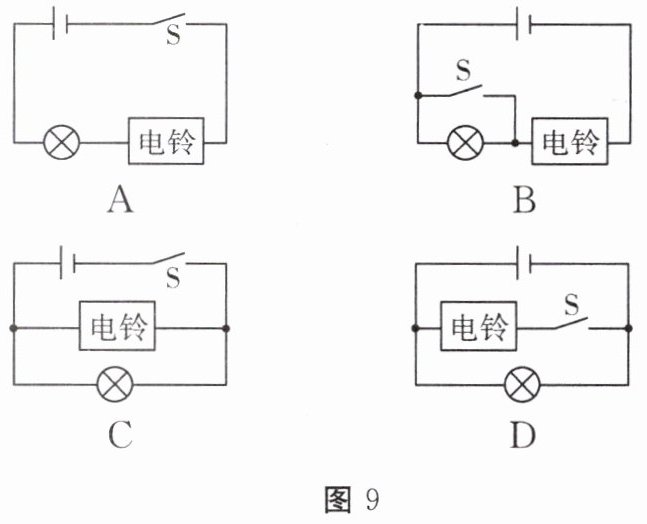

7.(天津)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求：开关断开时,电灯和电铃均不工作；开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。如图 9 所示的电路中,符合设计要求的是(C)

答案： 7.C 点拨:开关断开时，电灯和电铃均不工作，说明可能是串联电路或开关设在干路上控制所有用电器；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作，说明电灯和电铃并联，工作不相互影响，不可能为串联电路，故选C。

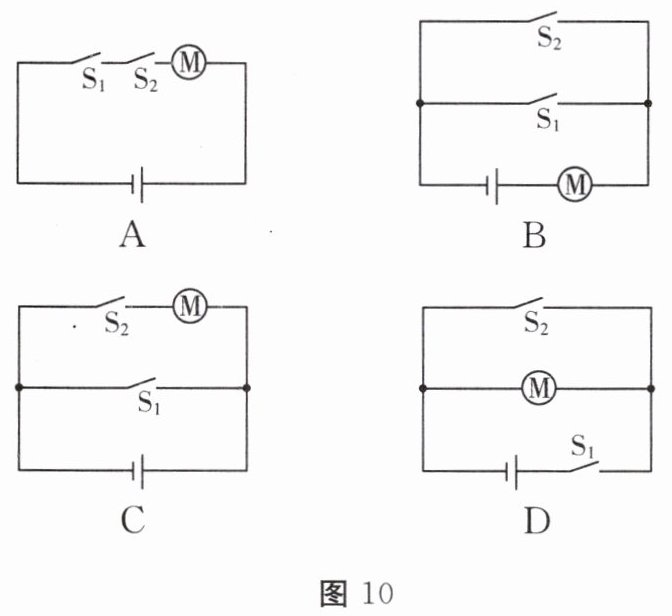

8.(长沙)中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合$ S_1)$和人脸识别(相当于闭合$ S_2),$方可开启闸机 M。图 10 中电路设计符合要求的是(A)

答案： 8.A 点拨:由题意，可知当S₁,S₂都闭合时，方可开启闸机M。A项中两开关串联，当S₁,S₂都闭合时，闸机M才能工作，A符合题意；B项中两个开关并联，只要闭合一个开关，闸机M就能工作，B不符合题意；C项中只闭合S₂时，闸机M工作，闭合S₁时，电源短路，C不符合题意；D项中只闭合S₁时，闸机M工作，再闭合S₂时，电源短路，D不符合题意。

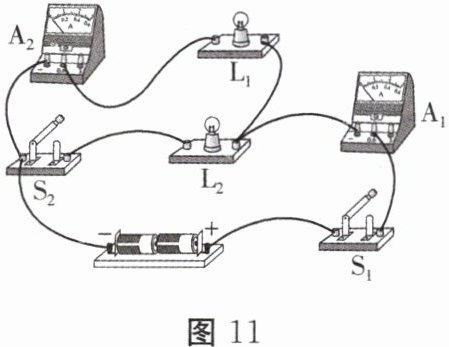

9.(临沂)两只规格相同的灯泡按图 11 所示方式连接,将开关$ S_1 $和$ S_2 $闭合,则(C)

A.两灯泡是串联的
B.电流表$ A_2 $测灯泡$ L_2 $中的电流
C.电流表$ A_1 $的示数是$ A_2 $的两倍
D.断开$ S_2 $后,灯泡$ L_1 $的亮度变大

答案： 9.C 点拨:将开关S₁和S₂闭合，两灯泡并联，A错误；电流表A₂测灯泡L₁中的电流，B错误；两灯泡的规格相同，故两支路电流相等，A₁测干路电流，A₂测一条支路的电流，故电流表A₁的示数是A₂的两倍，C正确；并联电路的支路互不影响，断开S₂后，灯泡L₁的亮度不变，D错误。

10.(宜宾)自然界只有两种电荷。用丝绸摩擦过的玻璃棒带正电荷,用该玻璃棒接触验电器的金属球,两片金属箔因相互排斥而张开,是因为两片金属箔带同种(选填“同种”或“异种”)电荷。

答案： 10.正 同种 点拨:用丝绸摩擦过的玻璃棒因失去电子而带正电荷；由电荷间的相互作用规律可知，同种电荷互相排斥，故用该玻璃棒接触验电器的金属球，金属球及金属箔上的电子转移到玻璃棒上，导致两片金属箔带同种电荷，所以两片金属箔因相互排斥而张开。

11.(甘肃)在干燥的天气里,用塑料梳子梳头时,发现梳子会吸引头发,这是因为梳子与头发摩擦带了电(或电荷)；越梳头发越蓬松,这是因为同种电荷互相排斥。

答案： 11.电(或电荷) 同种电荷互相排斥 点拨:头发和梳子摩擦，头发和梳子带异种电荷，异种电荷互相吸引，所以梳子会吸引头发；头发由于与梳子摩擦，头发上带了同种电荷，同种电荷相互排斥，所以越梳头发越蓬松。
