《2025年三维数字课堂九年级物理上册人教版》

4. 小春同学使用电流表测量电流的时候,本应使用“-”和“3”两接线柱,但误将“-”和“0.6”两接线柱接入电路,并使电流从“0.6”接线柱流入,他这样做的结果是(B)
A.指针偏转的角度变小了
B.指针偏转的角度变大了,电流表可能被损坏
C.指针反偏,电流表可能被损坏
D.指针不动

答案： B　点拨:所测电流值超过电流表的测量范围，易将电流表烧坏。

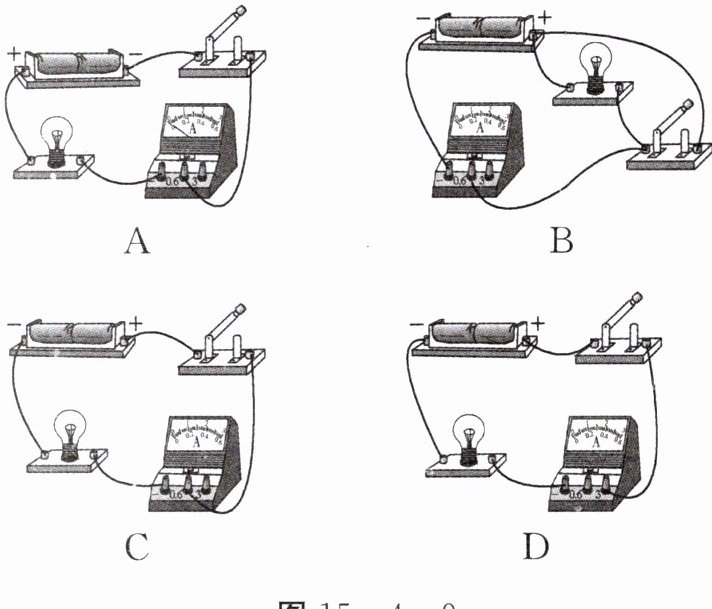

5. 已知一小灯泡单独接在两节干电池的电路中时,通过的电流约为1A,若小林要使用电流表测量小灯泡工作时的电流,如图15-4-9所示的电路中,电流表接法正确的是(D)

答案： D　点拨:电流表要和小灯泡串联，电流要从正接线柱流入，从负接线柱流出，通过的电流约为1A，所以应该选择的测量范围是0~3A。故D正确。

6. 如图15-4-10所示,开关S闭合时,电流表$A_1$测的是干路中的电流,电流表$A_2$测的是______灯$L_2$中的电流。(均选填“灯$L_1”“$灯$L_2”$或“干路”)

答案： 干路　灯L₂

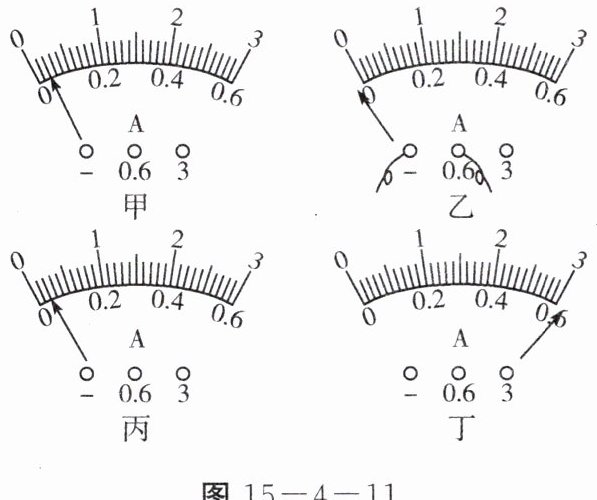

7. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验中,甲在连接电路前发现指针偏转情况如图15-4-11甲所示,乙、丙、丁闭合开关前,他们的电流表指针均指在零刻度线处,当闭合开关试触时,发现电流表指针摆动分别出现了如图15-4-11乙、丙、丁所示的三种情况。

甲同学接下来应进行的操作是对电流表进行调零。
乙的问题：电流表正、负接线柱接反了。
丙的问题：电流表所选的测量范围太大了。
丁的问题：电流表所选的测量范围太小了。

答案：
(1)对电流表进行调零　
(2)正、负接线柱接反了　
(3)所选的测量范围太大了　
(4)所选的测量范围太小了

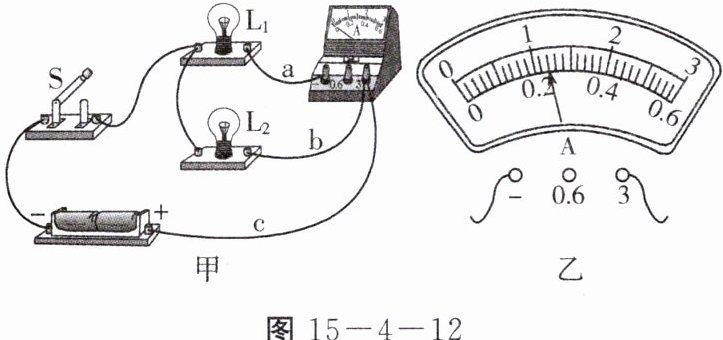

8. 如图15-4-12甲所示是小林同学用电流表测量电流的实物电路图,请按要求回答问题：
图甲中电流表测量的是通过灯泡L₁的电流。
小林同学选取合适电流表量程并连接电路后,闭合开关,发现指针快速向右大幅度偏转,他赶快断开开关,发生这种现象的原因可能是灯泡L₁短路。
小林同学纠正错误后,电流表的示数如图15-4-12乙所示,则电流表测出的电流是1.2A。
如果要用电流表测通过干路的电流,且只允许移动一根导线,应将导线b(选填“a”“b”或“c”)的右端接在电流表的-(选填“3”“0.6”或“-”)接线柱上。

答案：
(1)L₁　
(2)灯泡L₁短路　
(3)1.2　
(4)b 一　点拨:
(4)要用电流表测通过干路的电流，就要将电流表串联在干路上，由实物电路可知，应将导线“b”的右端接在电流表的“一”接线柱上。
