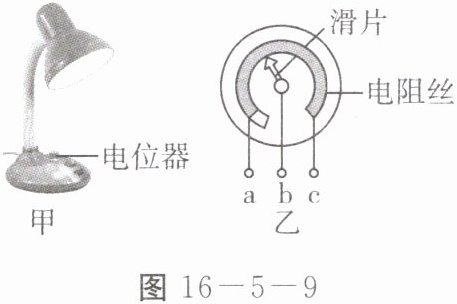

1. 【实际应用】如图 16 - 5 - 9 甲所示为某可调节亮度的台灯,图 16 - 5 - 9 乙为其用于调光的电位器结构图。$ a $、$ b $、$ c $ 是它的三个接线柱,$ a $、$ c $ 分别与弧形电阻丝的两端相连,$ b $ 与金属滑片相连,转动旋钮,滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析正确的是(B)

A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将 $ a $、$ c $ 接入电路,顺时针转动旋钮时灯泡变亮
D.若只将 $ b $、$ c $ 接入电路,顺时针转动旋钮时灯泡变暗

答案： B

2. 【实际操作】小吉同学准备利用所学物理知识制作一个简易调光台灯。

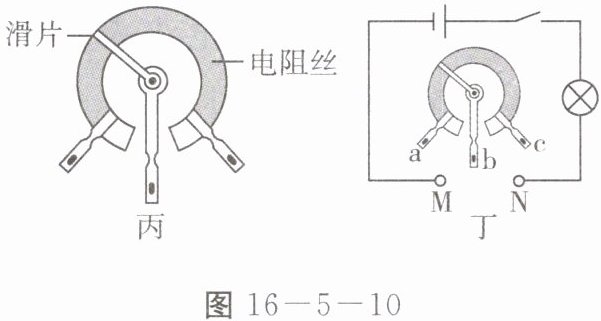

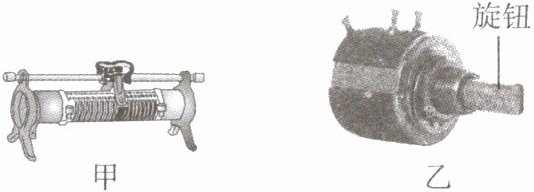

(1)能改变接入电路中电阻大小的元件叫作变阻器,其中有一种是学生实验室中常用的滑动变阻器,如图 16 - 5 - 10 甲所示；还有一种是如图 16 - 5 - 10 乙所示的电位器,其内部结构如图 16 - 5 - 10 丙所示,它们都是通过改变接入电路中电阻丝的长度来改变接入电路中电阻大小的。

(2)学习完“练习使用滑动变阻器”后,小吉同学从网上买了一个合适规格的电位器,准备制作一盏简易的调光台灯。如图 16 - 5 - 10 丁所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的b、c两个接线柱分别与电路中的 $ M $、$ N $ 相连,闭合开关后,旋转旋钮,台灯不能(选填“能”或“不能”)完全熄灭。

答案：
(1)变阻器　长度　
(2)b、c　不能
