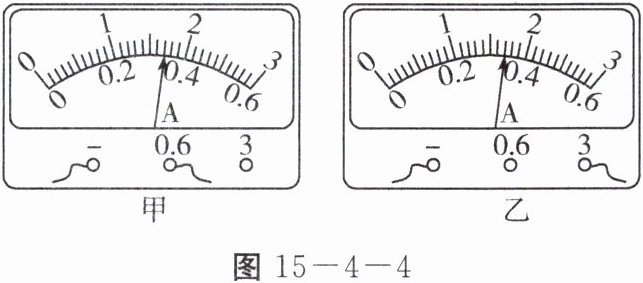

6. 如图15-4-4甲所示,电流表接入的测量范围是0~0.6A,分度值是0.02A,此时电流表的示数是0.34A；如图15-4-4乙所示,电流表接入的测量范围是0~3A,分度值是0.1A,此时电流表的示数是1.7A。

答案： 0~0.6　0.02　0.34　0~3　0.1　1.7

7. 在“练习使用电流表”的实验中,实验小组的同学出现了下列问题,请你帮忙作答。

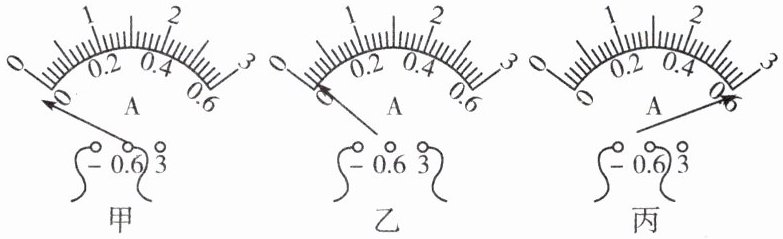

小林在闭合开关前发现电流表的表盘如图15-4-5甲所示,这说明电流表未调零,小林接下来的操作是调零；改正后闭合开关,小林发现电流表的指针再次如图15-4-5甲所示,这说明电流表的正负接线柱接反了。
小吉在闭合开关时发现电流表的表盘如图15-4-5乙所示,这说明电流表选用的测量范围太大,小吉接下来的操作是断开开关，换用0~0.6A测量范围,这样做的好处是示数精确，误差小。
小淇实验时,闭合开关发现电流表的表盘如图15-4-5丙所示,这说明电流表选用的测量范围太小。
使用电流表时,应预先估计被测电流的大小,然后选用合适的测量范围。若不能预先估计,则应从电流表较大的测量范围开始,并采用试触法来判断被测量值是否在电流表所选的测量范围之内。

答案：
(1)电流表未调零　调零　　电流表的正负接线柱接反了　　
(2)电流表选用的测量范围太大　断开开关，换用0~0.6A测量范围　示数精确，误差小　
(3)电流表选用的测量范围太小　
(4)较大　试触

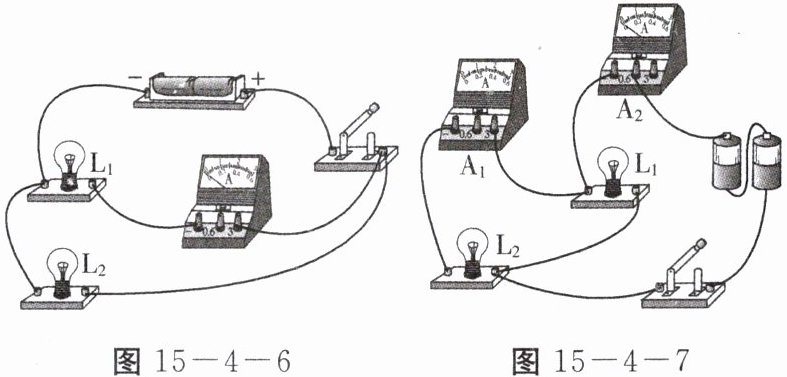

1. 如图15-4-6所示的电路中,闭合开关,下列说法正确的是(C)

A.电流表测总电流
B.两灯泡是串联的
C.电流表测$L_1$的电流
D.开关只能控制$L_2$

答案： C

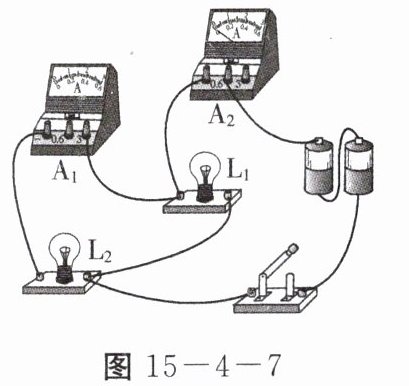

2. 关于如图15-4-7所示的电路有以下判断：$①L_1$和$L_2$两灯泡串联；$②L_1$和$L_2$两灯泡并联；③电流表$A_1$测灯泡$L_1$的电流；④电流表$A_2$测干路电流。其中正确的有(D)

A.①③
B.①④
C.②③
D.②④

答案： D　点拨:开关闭合后，电流有两条路径，因此两灯泡的连接方式是并联;电流表A₂串联在干路中，测干路电流;电流表A₁与灯泡L₂串联,测灯泡L₂的电流,所以①③错误，②④正确。

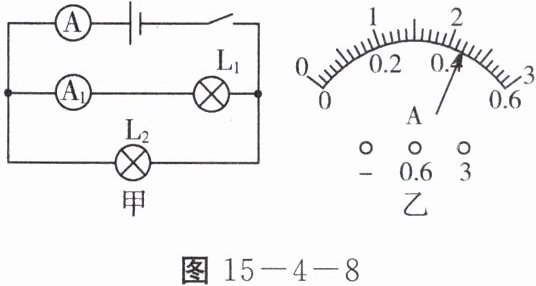

3. 如图15-4-8甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图15-4-8乙所示,通过灯泡$L_1$和$L_2$的电流分别为(B)
