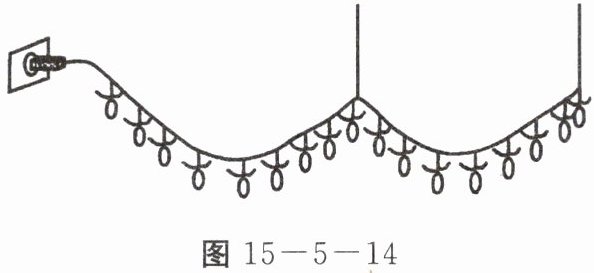

1. 【生活中的物理】一种节日小彩灯是由多个小灯泡串联而成的,如图 15-5-14 所示,如果电源插头处电流为 200 mA,则通过每个小灯泡的电流为 0.2A,如果其中一个小灯泡的灯丝断了,则其他的小灯泡 不能 (选填“能”或“不能”)发光。

答案： 0.2　不能

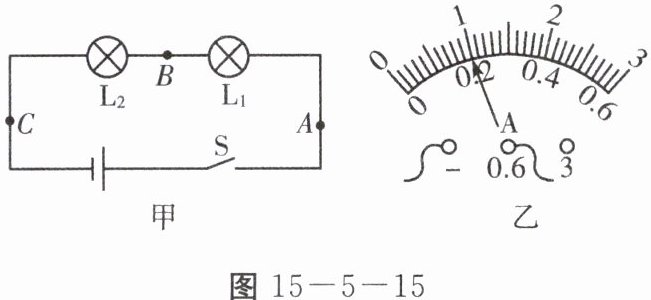

2. 【实验操作】如图 15-5-15 甲所示的串联电路中,闭合开关 S 时,小林发现灯泡 $L_{1}$ 比 $L_{2}$ 更亮,他猜想可能有以下原因：
猜想一：经过 $L_{1}$ 的电流比 $L_{2}$ 大。
猜想二：$L_{1}$ 更加靠近电源正极。

为了验证猜想,他做了以下探究。
(1) 为了验证猜想一,小林用电流表分别测出图甲 A、B、C 三处的电流,电流表示数均如图 15-5-15 乙所示,为0.2A,说明猜想一错误。同时他发现：该电路中任意一处断开,$L_{1}$、$L_{2}$ 均不能发光,说明串联电路有1条通路。
(2) 为了验证猜想二,小林对调两个小灯泡在电路中的位置,操作时开关应该处于断开状态,最后发现仍是 $L_{1}$ 比 $L_{2}$ 更亮,说明猜想二错误。

答案：
(1)0.2　1　
(2)断开　错误

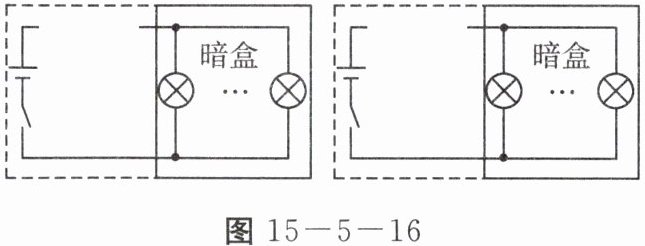

3. 【实验操作】如图 15-5-16 所示,暗盒内有若干个规格相同的小彩灯并联后接到暗盒外的电源上,为了判断暗盒内小彩灯的数目,现提供一个与暗盒内规格相同的小彩灯、两只电流表和导线,请利用所提供的器材,在虚线框内画出你所设计的两种不同的电路图。

答案：

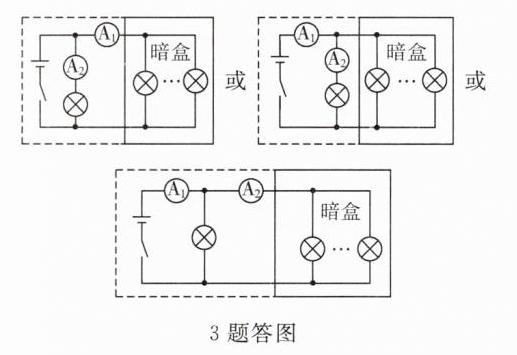

如答图所示。
