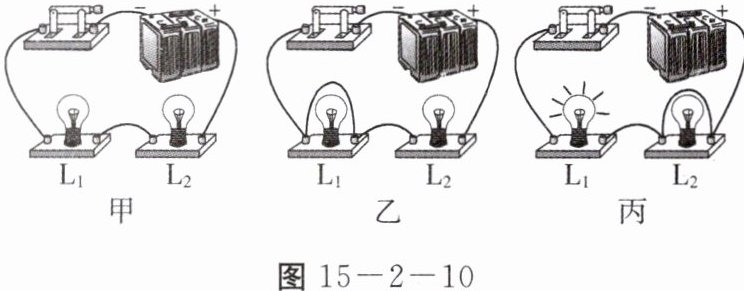

10. 如图 15 - 2 - 10 甲所示电路,闭合开关后$,L_1$和$ L_2$都不亮,现用一根导线检查故障原因。如图 15 - 2 - 10 乙所示,将导线接在$ L_1$两端时$,L_1$和$ L_2$仍然不亮；如图 15 - 2 - 10 丙所示,将导线接在$ L_2$两端时$,L_1$亮$,L_2$不亮。根据上述现象,电路故障应该出现在L₂(选填$“L_1”$或$“L_2”),$故障是断路(选填“断路”或“短路”)。

答案： L₂　断路

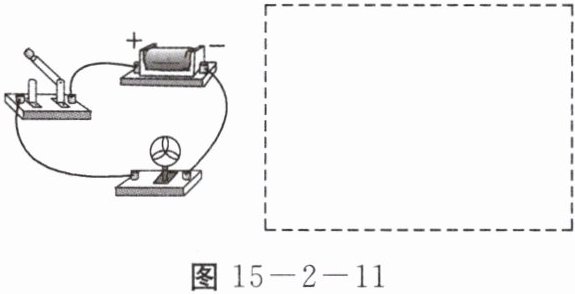

11. 如图 15 - 2 - 11 所示是某实物连接电路。请根据实物图在虚线框内画出对应的电路图。

答案：
如答图所示。
　　　　　　

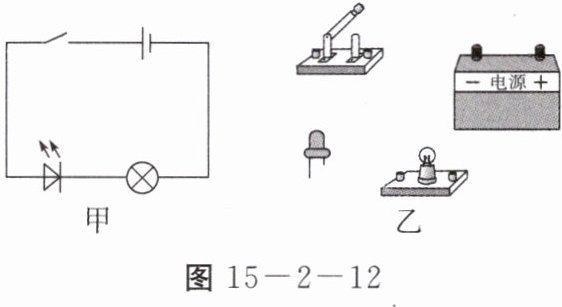

12. 根据如图 15 - 2 - 12 甲所示电路图,用笔画线代替导线将图 15 - 2 - 12 乙中实物图连接完整。

答案：
如答图所示。
　　　　　

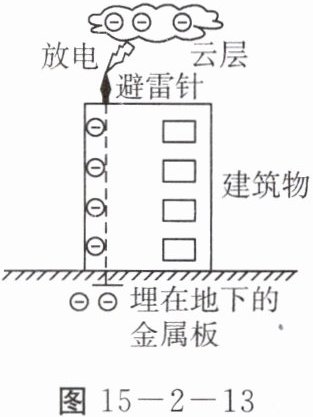

1. 【实际应用】如图 15 - 2 - 13,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电,下列说法正确的是(D)

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： D　点拨:云层与空气摩擦过程中云层得到电子而带负电，摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故A、B错误;放电时，负电荷从云层流向避雷针，电流方向是从避雷针流向云层，故C错误，D正确。

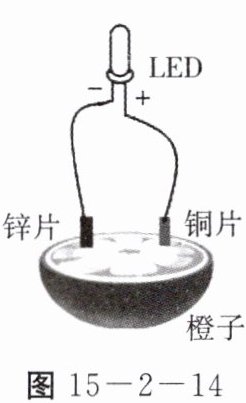

2. 【实验操作】在橙子上插入铜片和锌片,制成水果电池,将水果电池与发光二极管(简称“LED”)连接成如图 15 - 2 - 14 所示的电路,LED 发光。下列说法正确的是(A)
A.铜片相当于电池的正极
B.电流可以从锌片经过 LED 流向铜片
C.水果电池将电能转化为化学能
D.电流不能从铜片经过 LED 流向锌片

答案： A　点拨:题图中二极管发光，说明二极管的连接是正确的，因此铜片相当于电池的正极，故A正确;LED发光时，电流从铜片经过LED后流向锌片，故B、D错误;LED 发光时，水果电池是将化学能转化为电能，故C错误。故选A。

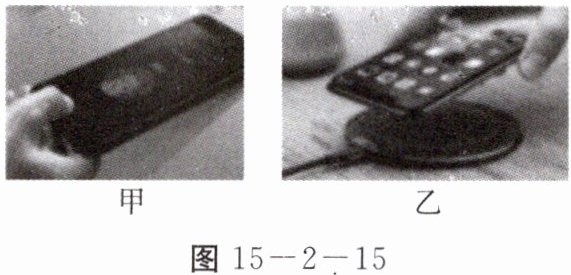

3. 【实际应用】指纹识别解锁是目前较为流行的手机解锁方式,如图 15 - 2 - 15 甲所示手指轻轻触碰感应区,则感应区相当于手机电路中的开关；图 15 - 2 - 15 乙为一款支持无线反向充电技术的手机,简单来说就是手机可以通过无线充电器实现充电,开启无线反向充电后,A 手机可以作为电源给 B 手机进行无线充电,此时 A 手机把化学能转化为电能。

答案： 开关　电源　化学　电　点拨:感应区对手机起控制作用，相当于手机电路中的开关。开启无线反向充电后，A手机作为电源给B手机提供电能，进行无线充电，此时A手机把化学能转化为电能。
