《2025年三维数字课堂九年级物理上册人教版》

2. 把灯泡 $L_1$ 和 $L_2$ 串联接在一个电源上,测得 $L_1$ 两端的电压为 $2.8$ V,$L_2$ 两端的电压为 $1.7$ V,若把它们并联后接到同一个电源上,则 $L_1$ 和 $L_2$ 两端电压分别为(C)
A.$2.8$ V $1.7$ V
B.$2.8$ V $2.8$ V
C.$4.5$ V $4.5$ V
D.$1.7$ V $1.7$ V

答案： C　点拨:由串联电路电压规律可算出电源电压U=U₁+U₂=2.8V+1.7V=4.5V,再由并联电路电压规律得U₁'=U₂'=U=4.5V。

3. 如图 16-2-3 所示电路,闭合开关后,$V_1$、$V_2$ 和 $V$ 三个电压表的示数分别是 $U_1$、$U_2$、$U$,已知 $U = 4.5$ V,$U_1 = 2.2$ V,则 $U_2$ 的大小为(D)

A.$4.5$ V


B.$2.2$ V
C.$6.7$ V
D.$2.3$ V

答案： D

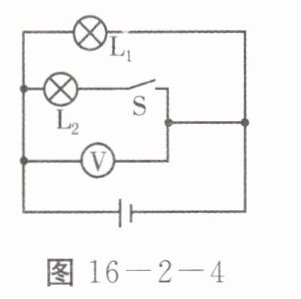

4. 如图 16-2-4 所示,当把开关由闭合到断开时,电压表的示数(B)

A.变大
B.不变
C.变小
D.无法判断

答案： B

5. 如图 16-2-5 所示的电路中,闭合开关 $S$,电压表 $V_1$、$V_2$ 和 $V_3$ 分别测量的是电源、L₁和L₂两端的电压；如果电压表 $V_1$、$V_2$ 的示数分别为 $6$ V 和 $4$ V,那么电压表 $V_3$ 的示数为2V。

答案： 电源　L₁　L₂　2V　点拨:电压表与哪段电路并联，测量的就是哪段电路两端的电压。V₁与电源两端相连，测的是电源电压;V₂与灯L₁并联，测的是灯L₁两端电压;V₃与灯L₂并联，测的是灯L₂两端电压。根据串联电路中电压的特点:U₁=U₂+U₃，则电压表V₃的示数为U₃=U₁ - U₂=2V。

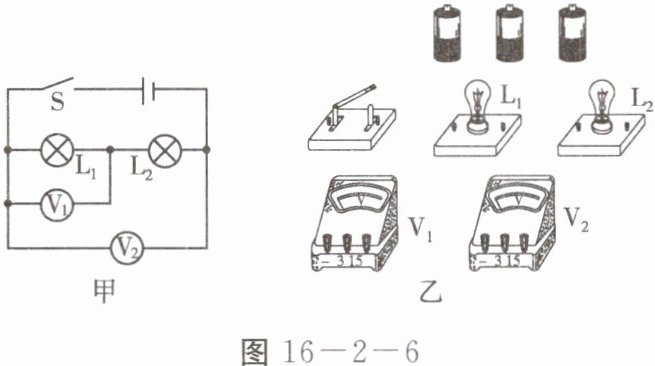

6. 按图 16-2-6 甲所示的电路图,用笔画线代替导线将图 16-2-6 乙的实物连接起来,要求导线不交叉。(已知 $L_1$ 两端的电压为 $1.6$ V,$L_2$ 两端的电压为 $2.8$ V)

答案：
如答图所示。
　　　　

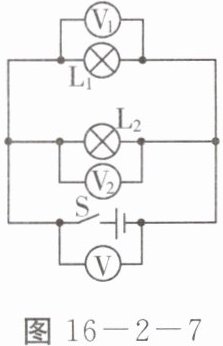

1. 如图 16-2-7 所示,开关 $S$ 闭合后,灯泡 $L_1$ 比 $L_2$ 亮,电压表 $V_2$ 的示数为 $6$ V。下列说法正确的是(A)

A.$V_1$ 的示数为 $6$ V
B.$V_1$ 的示数大于 $6$ V
C.$V$ 的示数小于 $6$ V


D.$V$ 的示数大于 $6$ V

答案： A

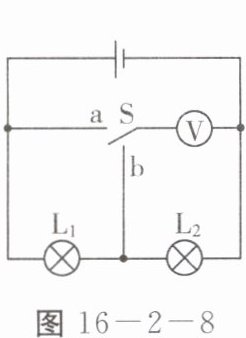

2. 如图 16-2-8 所示的电路图,开关 $S$ 接到 $a$ 时电压表的示数为 $8$ V,开关 $S$ 接到 $b$ 时电压表的示数为 $3$ V,下列说法不正确的是(B)
A.开关 $S$ 接到 $b$ 时,$L_1$、$L_2$ 串联
B.电源电压为 $11$ V
C.开关 $S$ 接到 $a$ 时,$L_1$ 两端电压为 $5$ V
D.开关 $S$ 接到 $b$ 时,$L_2$ 两端电压为 $3$ V

答案： B　点拨:当开关接到b时，两灯泡串联，电压表测L₂两端的电压，即灯L₂两端的电压U₂=3V,故AD正确;当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=8V,即灯L₁和灯L₂两端的总电压为8V，因为串联电路的总电压等于各用电器两端的电压之和，所以灯L₁两端的电压U₁=U−U₂=8V−3V=5V,故C正确、B错误。故选B。

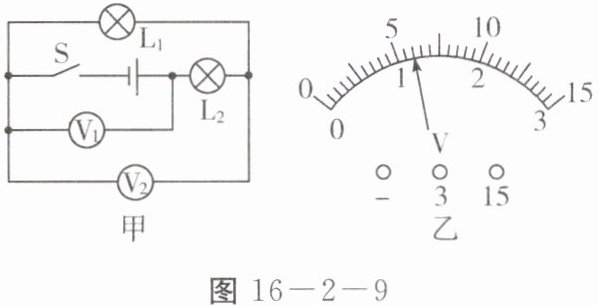

3. 如图 16-2-9 甲所示的电路中,当闭合开关 $S$ 后,两个电压表指针偏转均如图 16-2-9 乙所示,则灯 $L_1$ 和 $L_2$ 两端的电压分别为(D)

A.$6$ V $1.2$ V
B.$4.8$ V $1.2$ V
C.$1.2$ V $6$ V
D.$1.2$ V $4.8$ V

答案： D　点拨:由题图甲可知,灯泡L₁、L₂串联，电压表V₁测电源电压，电压表V₂测L₁两端的电压;两个电压表的指针位置相同，因为串联电路电源两端电压等于各用电器两端电压之和，所以电压表V₁的示数应大于V₂的示数;则电压表V₁的测量范围是0~15V,分度值为0.5V,示数$U_{V₁}=6V;$电压表V₂的测量范围是0~3V,分度值为0.1V,示数$U_{V₂}=1.2V;$电压表V₂测L₁两端的电压，所以L₁两端的电压$U₁=U_{V₂}=1.2V;$由于L₁、L₂串联,由串联电路的特点可知，L₂两端的电压$U₂=U_{V₁}-U_{V₂}=6V−1.2V=4.8V。$故选D。

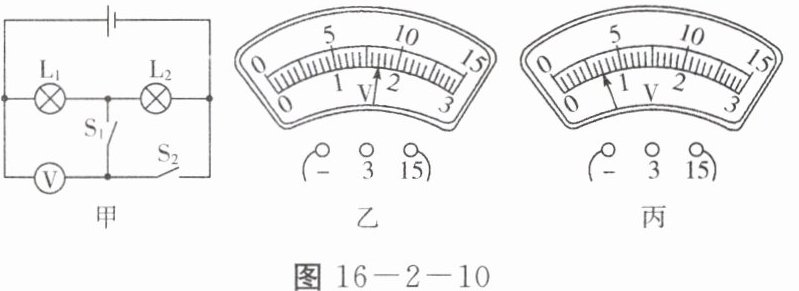

4. 如图 16-2-10 甲所示,电源电压恒定。当开关 $S_1$ 断开、$S_2$ 闭合时,电压表的示数如图 16-2-10 乙所示；当开关 $S_1$ 闭合、$S_2$ 断开时,电压表的示数如图 16-2-10 丙所示,则灯泡 $L_1$,$L_2$ 两端的电压分别为(C)

A.$3.5$ V $8.5$ V
B.$8.5$ V $3.5$ V
C.$3.5$ V $5.0$ V
D.$5.0$ V $3.5$ V

答案： C　点拨:根据题图乙，可知电压表的测量范围为0~15V,分度值为0.5V,示数为8.5V;根据题图丙，可知电压表的测量范围为0~15V,分度值为0.5V,示数为3.5V;当开关S₁闭合,S₂断开时，电压表测L₁两端的电压，故L₁两端的电压为3.5V;串联电路电源两端电压等于各用电器两端电压之和，所以L₂两端的电压为8.5V−3.5V=5V。故选C。
